الدليل الشامل للوحات التوصيل البيني عالية الكثافة (HDI).

في إطار السعي الحثيث للحصول على إلكترونيات أصغر وأسرع وأقوى، برزت تقنية التوصيل البيني عالي الكثافة (HDI) كعامل تمكين بالغ الأهمية. يتعمق هذا الدليل في الجوانب الأساسية لـ لوحة الوصلات البينية عالية الكثافة (HDI). ، بدءًا من عمليات التصنيع الأساسية وعلوم المواد وحتى استراتيجيات التصميم الخاصة بالتطبيقات واعتبارات سلسلة التوريد للمحترفين.

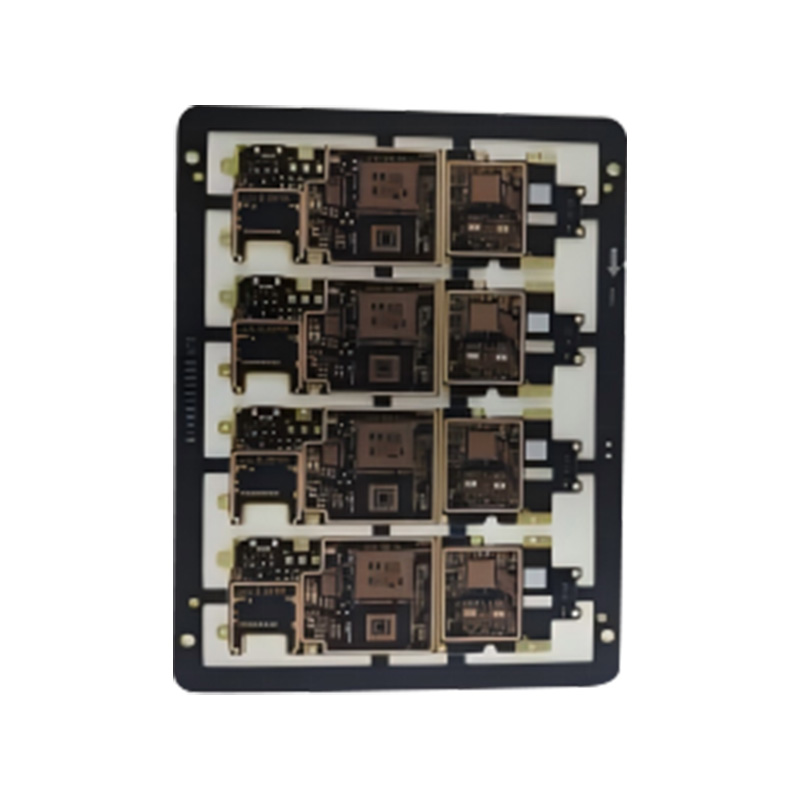

تصنيع HDI الأساسي: الميكروفياس والخطوط فائقة الدقة

تكمن القدرة المحددة للوحات HDI في الهياكل المتقدمة التي تسمح بكثافة المكونات وتصغيرها بشكل غير مسبوق.

تستفيد الشركات المصنعة المتخصصة في HDI، مثل Anhui Hongxin Electronic Technology Co., Ltd.، من هذه التقنيات لبناء لوحات معقدة تتراوح سماكتها من 0.3 مم إلى 6 مم وما يصل إلى 32 طبقة، مما يشكل العمود الفقري للأجهزة المدمجة الحديثة.

سير عمل تطوير HDI: من التصميم إلى التسليم

إن النجاح في جلب تصميم HDI إلى الإنتاج الضخم يتطلب التنقل في عملية مفصلة ومتسلسلة.

• مراجعة التصميم والهندسة: هذه المرحلة الأولية حاسمة. ويتضمن التحقق من قواعد التصميم (DRC)، وتخطيط تكديس الطبقة، واختيار المواد المناسبة (على سبيل المثال، Tg FR-4 العالي للموثوقية الحرارية). إن التعاون الوثيق مع الفريق الهندسي التابع للشركة المصنعة في هذه المرحلة يمنع حدوث تأخيرات مكلفة.
• التصفيح والتصنيع المتسلسل: يتم تصنيع لوحات HDI من خلال دورات تصفيح متعددة. يتم تصنيع النواة أولاً، تليها طبقات متتالية تحتوي على ميكروفيا. يتم تكرار عمليات مثل الحفر بالليزر، والطلاء النحاسي الدقيق، وتصوير الأنماط، مما يتطلب تحكمًا استثنائيًا في العملية.
• الاختبار وضمان الجودة: نظرًا للتعقيد، يعد الاختبار الكهربائي (بما في ذلك اختبار المسبار الطائر أو الاختبار القائم على التركيبات) إلزاميًا للتحقق من اتصال الشبكة وعزلها. يعد اختبار التحكم في المعاوقة أمرًا شائعًا أيضًا في التصميمات عالية السرعة.

تعمل الشركات المصنعة الرائدة على تحسين سير العمل هذا لتوفير فترات زمنية تنافسية. على سبيل المثال، تعمل دورة إنتاج منظمة مدتها 25 يومًا لطلبات HDI المجمعة على موازنة التصنيع الشامل مع احتياجات وقت الوصول إلى السوق، في حين تدعم خدمات النماذج الأولية السريعة على مدار 24 ساعة التحقق من التصميم الأولي.

اختيار المواد لموثوقية HDI والأداء

يؤثر اختيار المادة الأساسية واللمسة النهائية بشكل مباشر على وظائف لوحة HDI ومتانتها وإنتاجيتها.

• مواد الركيزة:
  • القياسية وعالية Tg FR-4: العمود الفقري للعديد من التطبيقات. تعد درجات Tg العالية ضرورية للحام الخالي من الرصاص والعمليات في البيئات ذات درجات الحرارة المرتفعة.
  • شرائح متخصصة: بالنسبة للتطبيقات عالية التردد/السرعة (على سبيل المثال، وحدات 5G)، يمكن دمج المواد منخفضة الخسارة مثل روجرز أو السيراميك الهيدروكربوني المتخصص في المجموعة.
  • المواد المرنة والصلبة المرنة: تُستخدم أفلام البوليميد في المناطق التي تتطلب الانحناء، مما يتيح عوامل الشكل المبتكرة في الأجهزة القابلة للارتداء والإلكترونيات المدمجة.
• التشطيبات السطحية: يجب أن تكون النهاية مناسبة للمكونات الدقيقة. يوفر Immersion Gold (ENIG) سطحًا مستوًا ممتازًا للحام وربط الأسلاك، بينما توفر Immersion Silver أو تركيبات OSP المتقدمة بدائل فعالة من حيث التكلفة لحالات استخدام محددة.

مبادرة التنمية البشرية كعامل تمكين للابتكار في الصناعات الرئيسية

تقنية HDI ليست مجرد نوع من ثنائي الفينيل متعدد الكلور؛ إنه حل استراتيجي لابتكار المنتجات.

• الهواتف الذكية 5G والتكنولوجيا الاستهلاكية: يسمح HDI بالتصغير الشديد اللازم لحزم وحدات هوائي 5G المتعددة والمعالجات المتقدمة والبطاريات الكبيرة في ملف تعريف نحيف. فهو يتيح استخدام تقنيات الشريحة على اللوحة (COB) والحزمة على العبوة (PoP).
• الطيران والطب عالي الموثوقية: في هذه المجالات، تكمن قيمة مؤشر التنمية البشرية في الموثوقية وكثافة الأداء. إنها تتيح المزيد من الوظائف في صناديق إلكترونيات الطيران ذات المساحة المحدودة أو الشاشات الطبية المحمولة، وغالبًا ما تستخدم هياكل مرنة صلبة لمزيد من المتانة.
• إلكترونيات السيارات المتقدمة: نظرًا لأن المركبات تتضمن المزيد من أنظمة مساعدة السائق المتقدمة (ADAS) ونظام المعلومات والترفيه داخل السيارة، فإن لوحات HDI تدير الشبكات المعقدة عالية السرعة بين أجهزة الاستشعار والكاميرات ووحدات التحكم، والتي تتطلب غالبًا الامتثال لمعايير فئة السيارات مثل IATF 16949.

الأسئلة الشائعة

ما الذي يحدد اللوحة بالضبط على أنها لوحة PCB "HDI"؟

يتم تعريف HDI PCB في المقام الأول من خلال كثافة الأسلاك العالية لكل وحدة مساحة مقارنة بمركبات ثنائي الفينيل متعدد الكلور التقليدية. ويتم تحقيق ذلك من خلال ميزات محددة:

1. ميكروفيا: استخدام الممرات العمياء و/أو المدفونة التي يبلغ قطرها عادة ≥150 ميكرومتر.
2. الخطوط الدقيقة والمساحات: تتبع العروض والخلوصات بمقدار 3 مل (0.075 مم) أو أقل.
3. كثافة لوحة الاتصال الأعلى: القدرة على استيعاب المكونات ذات درجة الانحدار الدقيقة جدًا (على سبيل المثال، <0.5 مم BGAs).
4. طبقات البناء المتسلسلة: غالبًا ما يتضمن دورات تصفيح متعددة لإنشاء الطبقات المترابطة.

يتم تصنيف اللوحة التي تتضمن العديد من هذه العناصر، وخاصة الميكروفياس، عمومًا على أنها مؤشر التنمية البشرية (HDI).

متى يجب أن أفكر في استخدام تصميم HDI عبر ثنائي الفينيل متعدد الكلور القياسي متعدد الطبقات؟

يجب أن تفكر بشدة في تقنية HDI عندما يواجه تصميمك واحدًا أو أكثر من هذه التحديات:

• قيود الفضاء: غلاف المنتج صغير جدًا (على سبيل المثال، هاتف ذكي رفيع للغاية يمكن ارتداؤه أو سماعه).
• مكونات عالية العدد: أنت بحاجة إلى توجيه وحدة معالجة مركزية حديثة أو FPGA أو شريحة ذاكرة ذات بصمة BGA دقيقة.
• متطلبات الأداء العالي للإشارة: أنت بحاجة إلى مسارات إشارة أقصر وأكثر مباشرة للحصول على أداء كهربائي فائق (على سبيل المثال، سرعات أعلى وتداخل أقل).
• زيادة الوظائف في نفس الحجم: أنت بحاجة إلى إضافة ميزات جديدة مهمة إلى المنتج دون زيادة أثر ثنائي الفينيل متعدد الكلور الخاص به.

إذا كان التصميم الخاص بك يستخدم فقط مكونات ذات مسافة كبيرة ويحتوي على مساحة واسعة للوحة، فقد تكون الطبقات المتعددة القياسية أكثر فعالية من حيث التكلفة.

لماذا تعد لوحات HDI أكثر تكلفة، وكيف يمكنني إدارة التكاليف؟

وترجع التكلفة المتزايدة إلى:

• العمليات المعقدة: خطوات إنتاج إضافية مثل التصفيح المتسلسل والحفر بالليزر والتصوير الأكثر دقة.
• المعدات المتقدمة: الحاجة إلى آلات تصنيع وفحص عالية الدقة.
• انخفاض الغلة في البداية: يمكن أن يؤدي التعقيد إلى انخفاض عوائد الإنتاج، خاصة بالنسبة للتصميمات الجديدة أو شديدة التعقيد.

استراتيجيات إدارة التكلفة:

1. تحسين عدد الطبقات: اعمل مع الشركة المصنعة الخاصة بك لاستخدام الحد الأدنى من الطبقات اللازمة.
2. تبسيط عبر الهياكل: استخدم الميكروفياس فقط عند الحاجة القصوى. يعد تجميع "1 N 1" أقل تكلفة من مؤشر التنمية البشرية "أي طبقة".
3. تصميم قابلية التصنيع (DFM): الالتزام الصارم بإرشادات سوق دبي المالي الخاصة بالشركة المصنعة لمنع حدوث مشكلات في العائد.
4. خطة الحجم: تنخفض تكلفة الوحدة بشكل ملحوظ مع زيادة كميات الطلب بسبب الاستخدام الأمثل للوحة وإطفاء الإعداد.

ما هي الشهادات الأساسية التي يجب أن أبحث عنها في الشركة المصنعة للوحة HDI؟

تعتبر الشهادات بمثابة وكيل للتحكم في عملية الشركة المصنعة وموثوقيتها. وأهمها ما يلي:

• فرقة العمل الدولية 16949: معيار إدارة جودة السيارات. إنه يُظهر التزامًا رفيع المستوى بالتحكم المنهجي في العمليات، وإمكانية التتبع، والتحسين المستمر - وهو أمر ذو قيمة عالية حتى بالنسبة للمشاريع غير المتعلقة بالسيارات.
• ايزو 9001: شهادة نظام إدارة الجودة الأساسية.
• التعرف على UL: التأكد من أن مواد اللوحة والبناء تلبي معايير السلامة، والتي غالبًا ما تكون مطلوبة للمنتجات النهائية التي يتم بيعها في العديد من المناطق.
• الامتثال لمعايير IPC: على الرغم من أن الالتزام بمعايير مثل IPC-6012 (الأداء) وIPC-6018 (HDI) ليس بمثابة شهادة، إلا أنه يعد مؤشرًا قويًا على القدرة التقنية.

تعرض شركة مصنعة مثل Anhui Hongxin Electronic Technology Co., Ltd.، الحائزة على شهادات IATF 16949 وISO وUL، إطارًا قويًا لإنتاج لوحات HDI موثوقة.

كيف تعمل النماذج الأولية السريعة للوحات HDI مع دورة إنتاج بالجملة مدتها 25 يومًا؟

تم تصميم هذا النهج ذو المستويين لدعم كل من الابتكار والتوسع:

1. النماذج الأولية السريعة (على سبيل المثال، 24-72 ساعة): تستخدم هذه الخدمة جدولة سريعة للوحات الصغيرة (غالبًا 1-5 قطع). ويركز على التحقق من صحة التصميم - التحقق من التوصيل الكهربائي والوظائف الأساسية والملاءمة. قد يستخدم تفاوتات مريحة قليلاً أو أدوات مختلفة لتحقيق السرعة.
2. الإنتاج بالجملة المنظم (على سبيل المثال، 25 يومًا): بمجرد التحقق من التصميم، يبدأ الإنتاج على نطاق واسع. يتضمن ذلك وضع اللمسات النهائية على جميع الأدوات المخصصة وتصنيعها (ملفات الحفر بالليزر، وألواح التصفيح، وتركيبات الاختبار)، وإجراء فحوصات سوق دبي المالي الكاملة، وإنتاج الطلب على لوحات كبيرة مع مراقبة صارمة للعملية للحصول على أفضل إنتاجية واتساق. تشمل الدورة التي تبلغ مدتها 25 يومًا سير العمل الكامل والمحسّن لأوامر الحجم.

يسمح هذا النموذج للشركات بتكرار التصاميم بسرعة دون التزام ثم الانتقال بسلاسة إلى سلسلة توريد كبيرة الحجم موثوقة وفعالة من حيث التكلفة.
