الهندسة من أجل الكفاءة: الدليل الشامل لتكنولوجيا ثنائي الفينيل متعدد الكلور عالي الطاقة

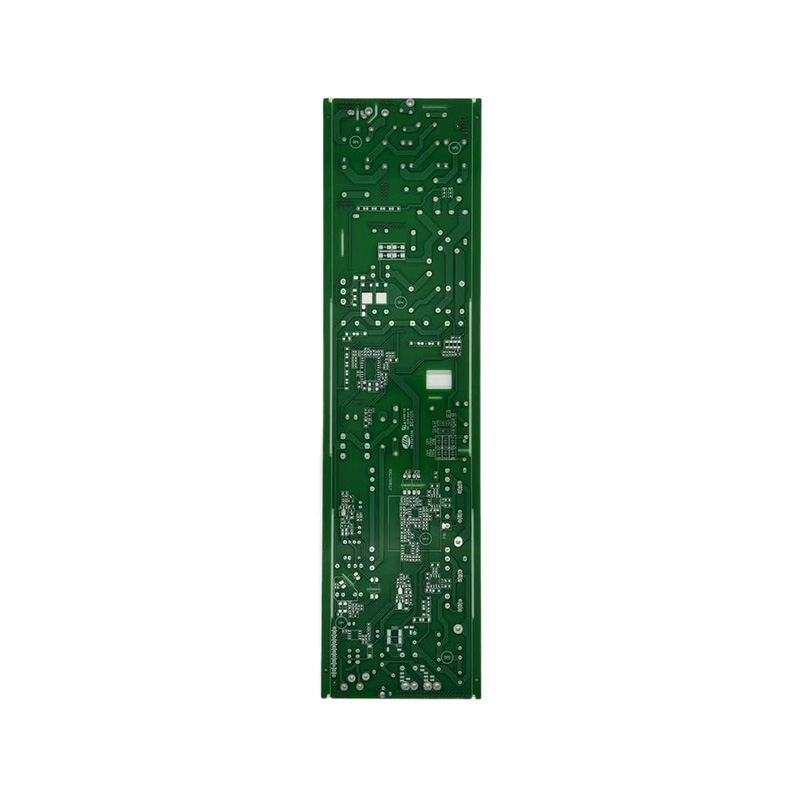

في عالم الإلكترونيات الحديثة، تعد إدارة الطاقة الكهربائية الكبيرة بكفاءة وموثوقية أمرًا بالغ الأهمية. ال ثنائي الفينيل متعدد الكلور عالي الطاقة هو الأساس الهندسي لمثل هذه التطبيقات، بدءًا من إضاءة LED وإمدادات الطاقة وحتى محولات السيارات الكهربائية وأجهزة التحكم في المحركات الصناعية. على عكس لوحات الدوائر القياسية، تم تصميم مركبات ثنائي الفينيل متعدد الكلور المتخصصة للتعامل مع التيارات العالية، وتبديد الحرارة الكبيرة، والعمل بشكل موثوق تحت الضغط الكهربائي والحراري المتطلب. يتعمق هذا الدليل في اعتبارات التصميم الحاسمة وعلوم المواد وعمليات التصنيع التي تحدد إلكترونيات الطاقة عالية الأداء.
الإدارة الحرارية: جوهر تصميم PCB عالي الطاقة
التحدي الأساسي في أي تطبيق عالي الطاقة هو الحرارة. تؤدي الحرارة المفرطة إلى تدهور المكونات وتقليل العمر الافتراضي ويمكن أن تسبب فشلًا كارثيًا. ولذلك، فإن الإدارة الحرارية الفعالة ليست مجرد ميزة ولكنها ضرورة.
معلمات التصميم الحراري الرئيسية
- سمك النحاس: تقاس بالأوقية لكل قدم مربع (oz/ft²)، تحمل آثار النحاس السميكة تيارًا أكبر مع تسخين أقل مقاومة. تستخدم اللوحات القياسية 1 أونصة (35 ميكرومتر)، بينما تستخدم اللوحات عالية الطاقة عادةً 3 أونصة (105 ميكرومتر) إلى 12 أونصة (420 ميكرومتر) أو أكثر.
- الموصلية الحرارية للركيزة: قدرة المادة على توصيل الحرارة بعيدًا عن المكونات. يتميز معيار FR-4 بموصلية حرارية منخفضة (~0.3-0.4 واط/م ك)، في حين أن الألواح ذات القلب المعدني أفضل بكثير.
- المصفوفات الحرارية عبر: فتحات مطلية توضع تحت المكونات الساخنة لنقل الحرارة من الطبقة السطحية إلى الطبقات الداخلية أو المشتت الحراري المخصص.
| نوع الركيزة | الموصلية الحرارية النموذجية (W/mK) | أفضل حالة استخدام |
| معيار FR-4 | 0.3 - 0.4 | تطبيقات ذات طاقة منخفضة إلى متوسطة وحساسة للتكلفة. |
| الألومنيوم الأساسية (MCPCB) | 1.0 - 2.5 | مصابيح LED عالية الطاقة، وإضاءة السيارات، وإمدادات الطاقة. |
| النحاس الأساسية | 380 - 400 | تطبيقات عالية الطاقة أو عالية الكثافة للغاية حيث يجب أن تنتشر الحرارة بسرعة. |
| الركيزة السيراميك (AlN، Al2O3) | 20 - 200 | مضخمات طاقة الترددات اللاسلكية عالية التردد، والفضاء، والتطبيقات عالية الموثوقية. |
اختيار المواد والاعتبارات الكهربائية
وبعيدًا عن الخصائص الحرارية، فإن اختيار المواد والتصميم يحدد الأداء الكهربائي والموثوقية طويلة المدى للوحة.
- القدرة الاستيعابية الحالية: يتم تحديده من خلال سمك النحاس وعرض التتبع وارتفاع درجة الحرارة المسموح به. يستخدم المهندسون مخططات IPC-2152 لحساب مساحة المقطع العرضي المطلوبة لتيار معين.
- قوة عازلة: قدرة الطبقات العازلة على تحمل الفولتية العالية دون انقطاع. وهذا أمر بالغ الأهمية في محولات الطاقة والعاكسات.
- الاستقرار المادي: تعتبر المواد عالية Tg (درجة حرارة انتقال الزجاج) ضرورية لمنع اللوحة من التزييف أو التقسيم أثناء اللحام والتشغيل بدرجة حرارة عالية. يعد Tg الذي يبلغ 170 درجة مئوية أو أعلى أمرًا شائعًا في التطبيقات الصعبة.
تقدم الشركات المصنعة مثل Anhui Hongxin Electronic Technology Co., Ltd. مجموعة واسعة من المواد، بما في ذلك Tg FR-4 العالي، والركائز المعدنية، والشرائح المتخصصة، مما يسمح للمهندسين باختيار التوازن الأمثل للخصائص الحرارية والكهربائية والميكانيكية لتصميمهم المحدد.
التميز في التصنيع وضمان الجودة
يتطلب إنتاج PCB عالي الطاقة موثوقًا قدرات تصنيع متقدمة ونظامًا صارمًا لمراقبة الجودة. تتضمن العملية تحكمًا دقيقًا في ضغوط التصفيح، وسمك الطلاء النحاسي، ودقة الحفر لإنشاء ممرات حرارية قوية وهياكل متعددة الطبقات.
بالنسبة للتطبيقات ذات المهام الحرجة، مثل تلك الموجودة في صناعة السيارات، فإن الالتزام بالمعايير الدولية أمر غير قابل للتفاوض. الشهادات مثل إتف 16949 إثبات التزام الشركة المصنعة بالجودة والاتساق والتحسين المستمر. علاوة على ذلك، شهادة ماي يضمن أن المنتج يلبي معايير السلامة والقابلية للاشتعال الصارمة. إن مجموعة شهادات شركة Anhui Hongxin Electronic Technology Co., Ltd.، بما في ذلك ISO9001، وISO14001، وISO45001، وIATF16949، وUL، تؤكد قدرتها على تقديم مركبات ثنائي الفينيل متعدد الكلور عالية الطاقة عالية الموثوقية إلى قاعدة عملاء عالمية.
الأسئلة الشائعة
ما هو الفرق الرئيسي بين ثنائي الفينيل متعدد الكلور القياسي وثنائي الفينيل متعدد الكلور عالي الطاقة؟
يكمن الاختلاف الرئيسي في تركيز التصميم وتكوين المواد. تم تحسين ثنائي الفينيل متعدد الكلور القياسي لسلامة الإشارة في التطبيقات ذات التيار المنخفض. أ ثنائي الفينيل متعدد الكلور عالي الطاقة تم تصميمه للتعامل مع تحديين رئيسيين: توليد الحرارة العالية الحالية والكبيرة. ويتحقق ذلك من خلال:
- النحاس السميك: استخدام 3 أوقية أو 6 أوقية أو حتى نحاس أكثر سمكًا لتقليل المقاومة والتعامل مع التيارات العالية دون ارتفاع درجة الحرارة.
- ركائز موصلة حرارياً: استخدام نواة معدنية (الألومنيوم أو النحاس) أو غيرها من المواد المتخصصة لتكون بمثابة المشتت الحراري المدمج.
- البناء القوي: تصميمات تشتمل على ميزات مثل المجاري الحرارية وأحجام أكبر للوسادات لتعزيز تبديد الحرارة وموثوقية لحام المكونات.
في الأساس، تعد لوحة PCB عالية الطاقة عبارة عن منصة إدارة حرارية وكهربائية مصممة لهذا الغرض.
متى يجب أن أختار ثنائي الفينيل متعدد الكلور ذو النواة المصنوعة من الألومنيوم بدلاً من ثنائي الفينيل متعدد الكلور القياسي FR-4؟
يجب عليك اختيار ثنائي الفينيل متعدد الكلور (MCPCB) من الألومنيوم عندما يتضمن التصميم الخاص بك مكونات تولد كمية كبيرة من الحرارة التي يجب التخلص منها بكفاءة. تشمل المؤشرات الرئيسية ما يلي:
- مصابيح LED عالية الطاقة: هذا هو التطبيق الأكثر شيوعا. تعد MCPCBs ضرورية للحفاظ على درجة حرارة وصلة LED، والتي تؤثر بشكل مباشر على سطوعها وتناسق الألوان وعمرها.
- دوائر تحويل الطاقة: لتبديل المنظمات ومحركات المحركات وإمدادات الطاقة حيث تعمل مكونات مثل الدوائر المتكاملة منخفضة المقاومة (MOSFET) والمحاثات على تبديد حرارة كبيرة.
- تصاميم محدودة المساحة: عندما لا تتمكن من تركيب مشتت حراري كبير، يقوم MCPCB بدمج وظيفة توزيع الحرارة مباشرة في اللوحة، مما يوفر المساحة ويسهل عملية التجميع.
إذا كان تطبيقك مخصصًا فقط لمعالجة الإشارات المنطقية أو منخفضة الطاقة، فإن لوحة FR-4 القياسية تكون أكثر فعالية من حيث التكلفة. يتم تحديد الاختيار من خلال الميزانية الحرارية لتصميمك.
كيف يؤثر سمك النحاس على أداء PCB عالي الطاقة؟
يعد سُمك النحاس من العوامل المهمة التي تؤثر بشكل مباشر على أداء PCB عالي الطاقة بطريقتين رئيسيتين: القدرة الاستيعابية الحالية وتبديد الحرارة.
- القدرة الاستيعابية الحالية: يحتوي الأثر النحاسي الأوسع والأكثر سمكًا على مقاومة كهربائية أقل. وفقا لقانون أوم (P = I²R)، فإن المقاومة المنخفضة تعني فقدان قدر أقل من الطاقة كحرارة لتيار معين. يسمح لك النحاس السميك بإجراء تيارات أعلى بأمان دون تجاوز حدود درجة حرارة اللوحة. على سبيل المثال، يمكن أن يحمل أثر 6 أونصة تيارًا أكبر بكثير من أثر 1 أونصة بنفس العرض.
- انتشار الحرارة: النحاس موصل ممتاز للحرارة. تعمل طبقة النحاس السميكة كموزع للحرارة، حيث تقوم بتوزيع الحرارة من مكون ساخن (مثل دائرة متكاملة للطاقة) على مساحة أكبر من PCB. وهذا يقلل من درجة حرارة "النقطة الساخنة" ويجعل اللوحة بأكملها أكثر كفاءة في نقل الحرارة إلى البيئة المحيطة أو المشتت الحراري.
يعد اختيار سمك النحاس الصحيح بمثابة مقايضة أساسية بين الأداء والتكلفة وتعقيد التصنيع.
ما هي ميزات التصميم التي تعتبر حاسمة لضمان الموثوقية طويلة المدى لثنائي الفينيل متعدد الكلور عالي الطاقة؟
يتطلب ضمان الموثوقية على المدى الطويل في لوحة PCB عالية الطاقة تصميمًا استباقيًا للتخفيف من الضغوط الناتجة عن التيار العالي ودورة الحرارة. تشمل الميزات الحاسمة ما يلي:
- منصات الإغاثة الحرارية: بالنسبة للمكونات الموجودة عبر الفتحات والمتصلة بمستويات نحاسية كبيرة (مثل الأرض أو الطاقة)، يتم استخدام وصلات تخفيف الحرارة. إنها تقلل من تأثير المشتت الحراري المباشر أثناء اللحام، مما يضمن وصلة لحام جيدة، مع الاستمرار في توفير اتصال كهربائي وحراري جيد أثناء التشغيل.
- مناسبة عن طريق التحجيم والطلاء: يجب أن تكون الممرات الحرارية كبيرة بما يكفي ولها سماكة كافية من الطلاء النحاسي لنقل الحرارة بشكل فعال. بالنسبة للتطبيقات عالية الموثوقية، من خلال التعبئة والتغطية باللحام أو الإيبوكسي، يمكن منع دخول الرطوبة وتحسين النقل الحراري.
- طلاء مطابق: يمكن أن يؤدي تطبيق طبقة كيميائية واقية إلى حماية اللوحة من الرطوبة والغبار والملوثات الكيميائية، وهو أمر مهم بشكل خاص في البيئات الصناعية أو السيارات القاسية.
- اختيار المواد: يؤدي استخدام مواد ذات Tg مرتفع ومعامل تمدد حراري منخفض (CTE) إلى تقليل الضغط الميكانيكي على المنافذ والمكونات أثناء تقلبات درجات الحرارة، مما يمنع التشققات والتصفيح بمرور الوقت.
تعد هذه الميزات، جنبًا إلى جنب مع التصنيع بموجب نظام جودة مثل IATF 16949، ضرورية لإنشاء PCB عالي الطاقة والذي سيستمر لسنوات في هذا المجال.
