موازنة سلامة الإشارة، وتوزيع الطاقة، والممانعة في تصميم تكديس ثنائي الفينيل متعدد الطبقات متعدد الطبقات
أهمية تصميم المكدس العلمي
في التصميم الإلكتروني عالي السرعة، يتم تكوين الطبقات في ثنائي الفينيل متعدد الكلور متعدد الطبقات هو الأساس للأداء الكهربائي. إن عملية التجميع العلمي تقوم بما هو أكثر من مجرد تنظيم الآثار؛ إنه بمثابة الدفاع الأساسي ضد التداخل الكهرومغناطيسي (EMI) ويضمن توصيل الطاقة بشكل مستقر.
- إدارة مسار عودة الإشارة: ومن خلال وضع طبقات الإشارة بجوار مستويات الأرض الصلبة (GND)، فإننا نضمن أقصر مسار ممكن للعودة. وهذا يقلل من محاثة الحلقة ويقلل بشكل كبير من إشعاع EMI.
- التحكم في المعاوقة: يتيح التحكم الدقيق في سمك المادة العازلة (Preg وCore) وعرض التتبع مقاومة مميزة متسقة (على سبيل المثال، 50Ω أحادي الطرف أو 100Ω تفاضلي)، وهو أمر بالغ الأهمية لنقل البيانات بسرعة عالية.
- فصل الطاقة: يؤدي وضع الطاقة (VCC) والطائرات الأرضية على مقربة من بعضها البعض إلى إنشاء سعة مستوية، مما يساعد على تصفية الضوضاء عالية التردد وتحقيق استقرار شبكة توصيل الطاقة (PDN).

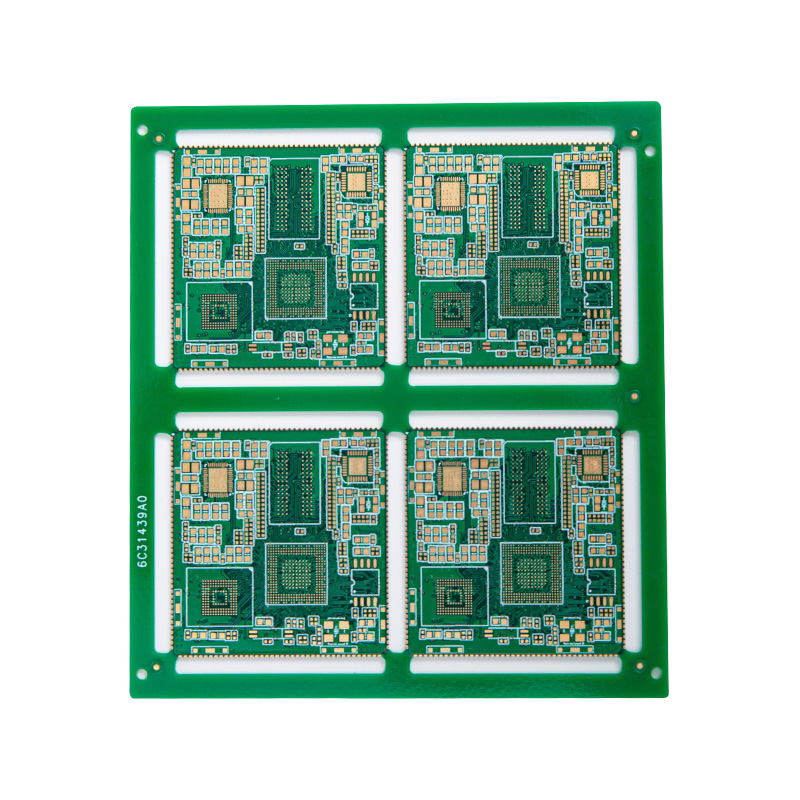

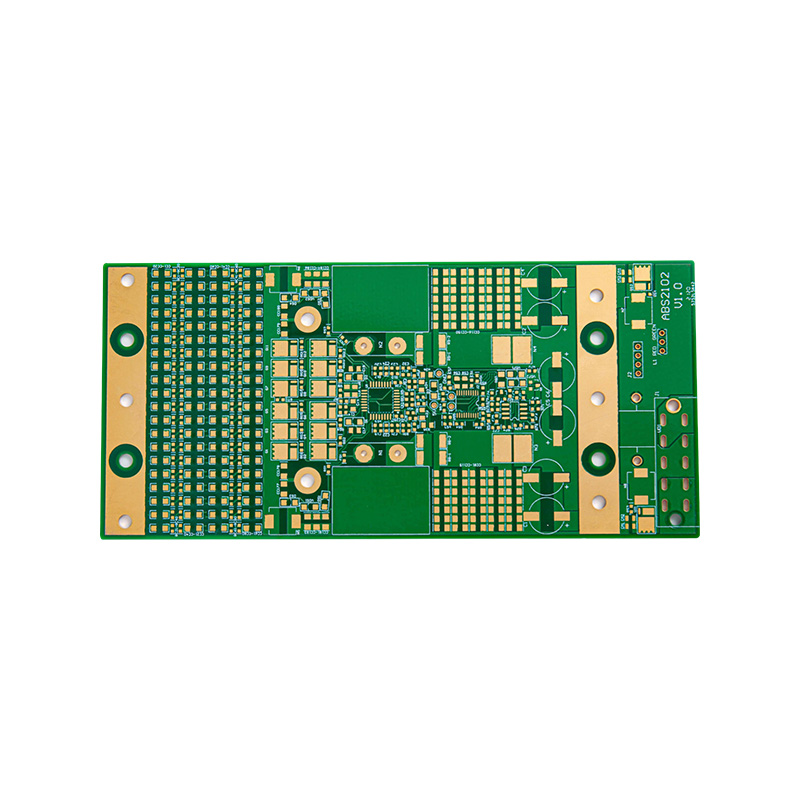

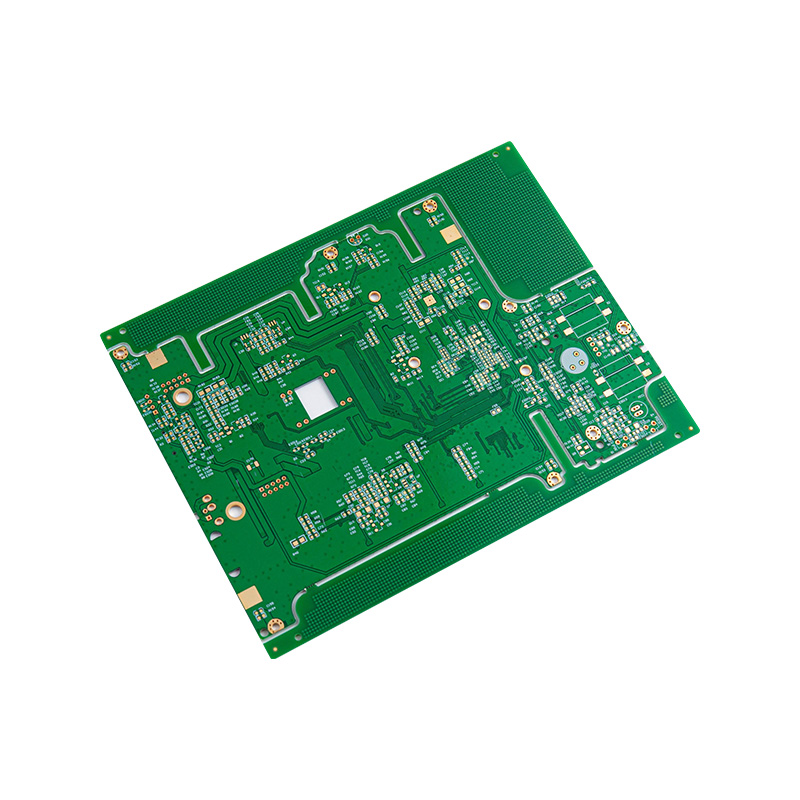

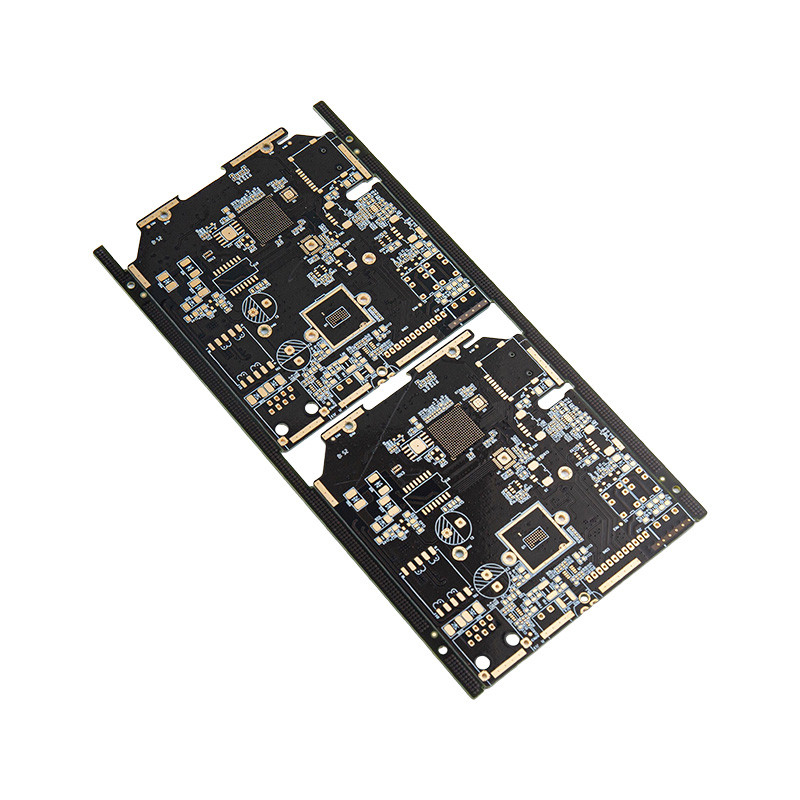

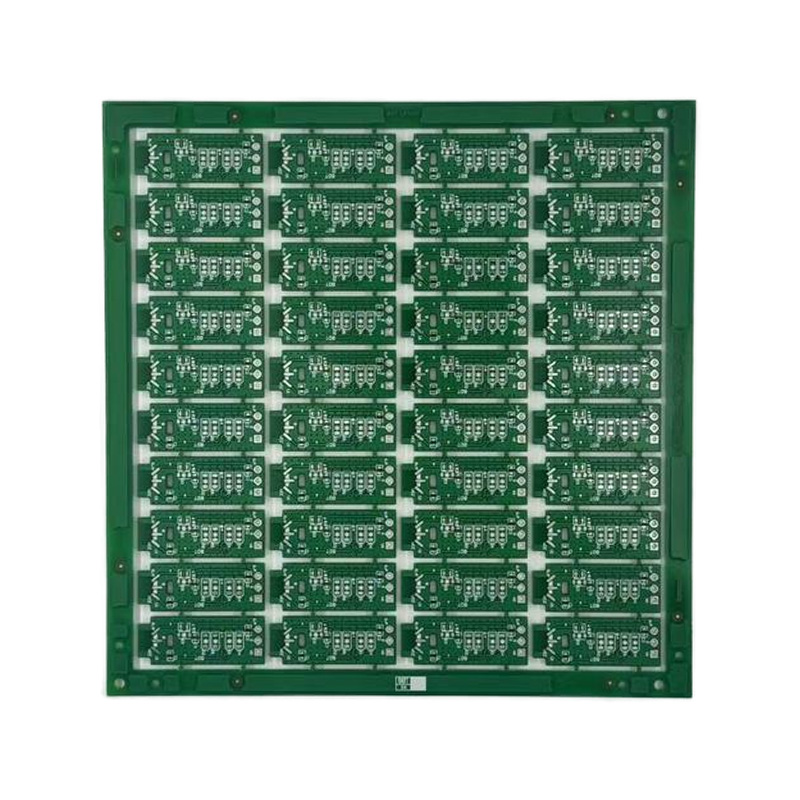

شركة انهوى هونغ شين للتكنولوجيا الالكترونية المحدودة ، التي تقع في مجمع PCB الصناعي الصيني في مقاطعة Guangde، تتمتع بأكثر من عقد من الخبرة في المشاريع المعقدة متعددة الطبقات. تبلغ مساحة منشأتنا 20.000 متر مربع ويديرها فريق من المهندسين المحترفين يتمتعون بخبرة تزيد عن 15 عامًا. نحن متخصصون في إنتاج الألواح من طبقة واحدة إلى 32 طبقة، باستخدام مواد متقدمة مثل Tg FR-4 العالي، والصفائح عالية التردد، والهياكل العازلة الهجينة لتلبية متطلبات التجميع الأكثر تطلبًا.
مقارنة المعلمات الفنية: مركبات ثنائي الفينيل متعدد الكلور القياسية مقابل عالية الأداء متعددة الطبقات
يعد اختيار المعلمات الصحيحة أمرًا ضروريًا لتحقيق التوازن بين التكلفة والأداء. فيما يلي مقارنة للمواصفات النموذجية التي يتعامل معها فريقنا الهندسي:
| ميزة | معيار متعدد الطبقات ثنائي الفينيل متعدد الكلور | متعدد الطبقات عالي الدقة (هونجكسين) | فائدة التصميم |
| عدد الطبقات | 4 - 8 طبقات | ما يصل إلى 32 طبقة | يدعم التوجيه عالي الكثافة |
| مقاومة المعاوقة | ±10% | ±5% (تحكم صارم) | يضمن سلامة الإشارة للإدخال/الإخراج عالي السرعة |
| دقيقة. سمك عازل | 4 مل | 2.5 مل | اقتران سعوي أقوى لـ PDN |
| عبر التكنولوجيا | من خلال ثقب فقط | الأعمى والمدفون فيا / HDI | يقلل من السعة الطفيلية ويوفر المساحة |
| دقة التسجيل | ±3 مل | ± 1.5 مل | يمنع اختلال الطبقات البينية في أعداد الطبقات العالية |
الأسئلة المتداولة (الأسئلة الشائعة)
س 1: كيف تدعم شركة شركة انهوى هونغ شين للتكنولوجيا الالكترونية المحدودة النماذج الأولية السريعة للتصميمات المعقدة متعددة الطبقات؟
نحن ندرك أن وقت الوصول إلى السوق أمر بالغ الأهمية. شركة انهوى هونغ شين للتكنولوجيا الالكترونية المحدودة تقدم خدمات النماذج الأولية السريعة عالية الدقة. يمكننا تسليم الألواح المكونة من 4 إلى 8 طبقات خلال 9 إلى 20 يومًا، وحتى بالنسبة للألواح شديدة التعقيد المكونة من 16 إلى 32 طبقة، فإننا نحافظ على نافذة فعالة تتراوح من 25 إلى 45 يومًا. يضمن سير العمل المبسط من التصميم إلى الإنتاج، المدعوم بشهادتي ISO9001 وIATF16949، ألا تؤثر السرعة على الجودة أبدًا.
Q2: ما هي المواد التي تستخدمها شركة شركة انهوى هونغ شين للتكنولوجيا الالكترونية المحدودة للتطبيقات ذات التردد العالي أو درجات الحرارة العالية؟
مخزوننا من المواد واسع النطاق ليناسب الاحتياجات الصناعية المختلفة. شركة انهوى هونغ شين للتكنولوجيا الالكترونية المحدودة يستخدم المواد الأساسية بما في ذلك FR-4 (خالية من Tg والهالوجين)، وشرائح عالية التردد لتطبيقات الترددات اللاسلكية، وركائز معدنية للإدارة الحرارية. كما نقدم أيضًا ألواحًا هجينة عازلة للكهرباء، تتيح للعملاء الجمع بين مواد مختلفة في مجموعة واحدة لتحسين الأداء من حيث التكلفة والتردد العالي.
Q3: هل يمكن لشركة Anhui Hongxin Electronic Technology Co., Ltd. التعامل مع الدفعات الصغيرة والطلبات العالمية واسعة النطاق؟
نعم. مع مصنع مساحته 20,000 متر مربع و110 موظفًا متخصصًا، شركة انهوى هونغ شين للتكنولوجيا الالكترونية المحدودة تتمتع بقدرة متعددة الاستخدامات على تقديم دفعات صغيرة من البحث والتطوير وكميات إنتاج واسعة النطاق. تمتد شبكة مبيعاتنا بالفعل عبر جنوب شرق آسيا وأوروبا وأمريكا، مدعومة بشهادات السلامة UL والالتزام بالخدمة الاحترافية التي أكسبتنا إشادة كبيرة في السوق العالمية.
