تجميعة PCB فعالة من حيث التكلفة، وبرامج التخطيط، ومصنعي التحويل السريع

تجميعة ثنائي الفينيل متعدد الكلور فعالة من حيث التكلفة: من أين تأتي المدخرات فعليًا

إن تجميع ثنائي الفينيل متعدد الكلور ذو التكلفة الفعالة لا يتعلق في المقام الأول بإيجاد الشركة المصنعة للعقد الأقل سعرًا - بل هو نتيجة للقرارات التي تم اتخاذها قبل وقت طويل من وصول اللوحة إلى أرض المصنع. يساهم اختيار المكونات، والامتثال للتصميم من أجل التصنيع (DFM)، واستراتيجية التقسيم، وحجم الطلب، في إجمالي تكلفة التجميع أكثر من السعر المعروض لكل وحدة من أي CM معين. يتيح فهم مكان توليد التكلفة في كل مرحلة للمهندسين وفرق المشتريات اتخاذ قرارات مستهدفة تقلل الإنفاق دون المساس بالجودة أو الموثوقية.

إن الروافع الخمسة ذات التأثير الأعلى لتجميع ثنائي الفينيل متعدد الكلور الفعال من حيث التكلفة هي:

• توحيد المكونات وقوائم الأجزاء المفضلة: يؤدي استخدام مكونات من قائمة البائعين المعتمدين من قبل الشركة المصنعة (AVL) مع خيارات مصادر متعددة إلى التخلص من أقساط الشراء الفوري وتقليل مخاطر مهلة الشراء. يمكن لمكون واحد غير مخزن وأحادي المصدر أن يؤخر تشغيل الإنتاج بالكامل لمدة تتراوح من 8 إلى 16 أسبوعًا ويضيف 15 إلى 30% إلى تكلفة قائمة مكونات الصنف أثناء نقص التخصيص.
• الامتثال للتصميم من أجل التصنيع (DFM): تولد اللوحات المصممة دون مراجعة سوق دبي المالي تكاليف مخفية - إعادة العمل اليدوي، ومعدلات عيوب أعلى، وزيادة وقت الفحص، ورسوم البرمجة لإعدادات الانتقاء والمكان المعقدة. وتظهر بيانات الصناعة ذلك باستمرار يتم حجز 70-80٪ من تكلفة التصنيع في مرحلة التصميم ، قبل أن يتم وضع مكون واحد.

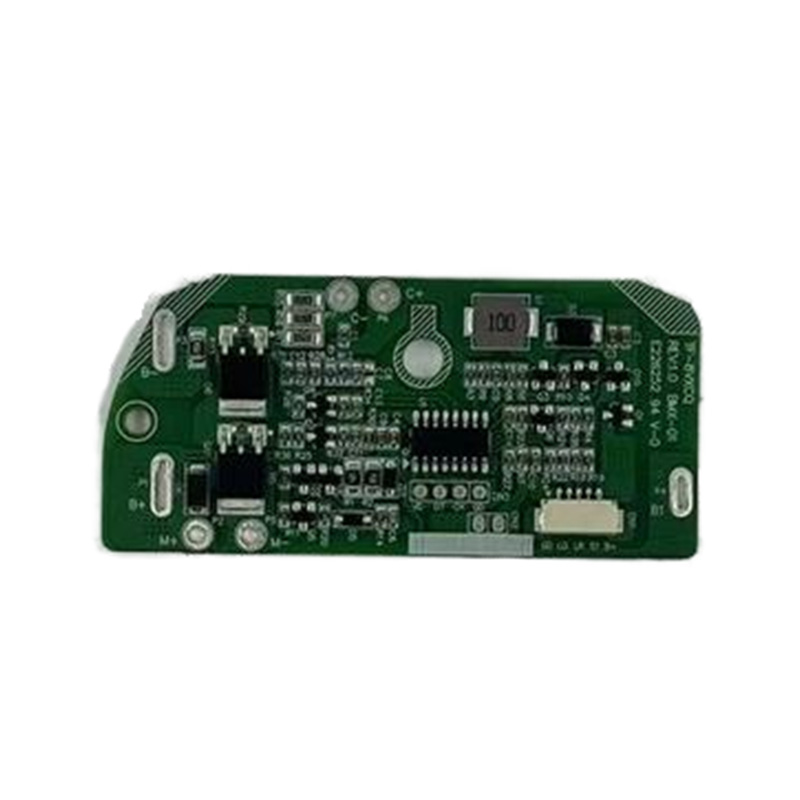

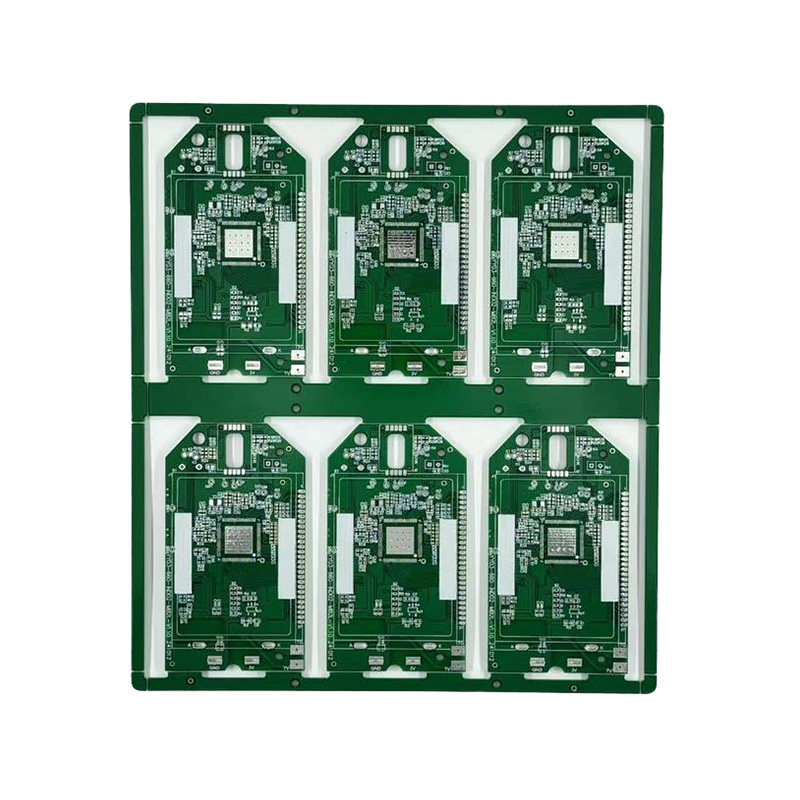

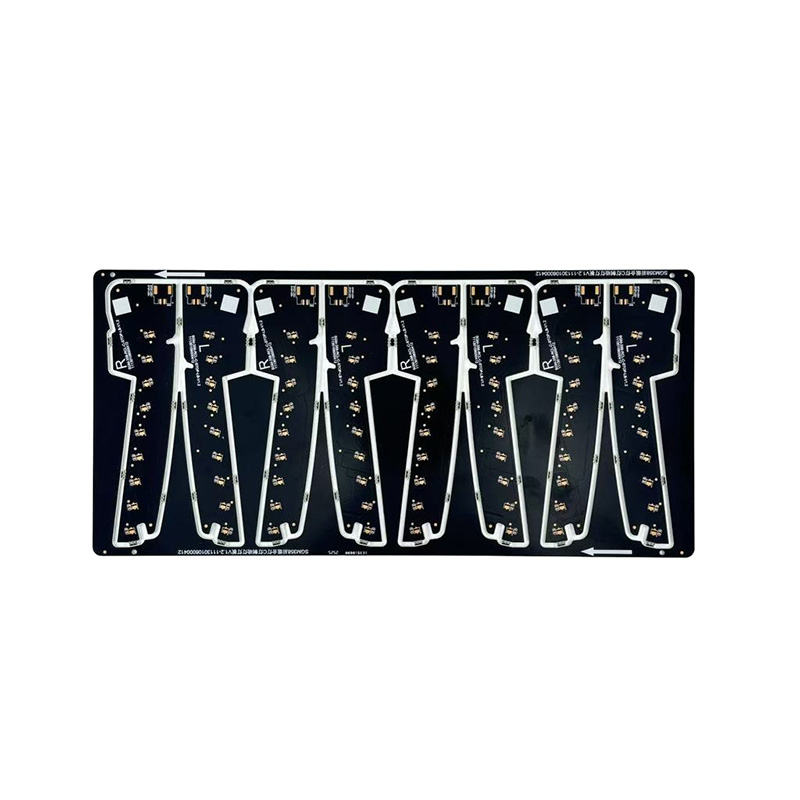

• تلبيسة: يؤدي تجميع مركبات ثنائي الفينيل متعدد الكلور المتعددة في لوحة واحدة لمعالجة SMT إلى تقليل تكاليف الإعداد لكل وحدة وطباعة الاستنسل وإعادة التدفق بشكل كبير. بالنسبة للألواح الصغيرة (أقل من 100 سم²)، تعمل الألواح عادةً على تقليل تكلفة التجميع بنسبة 30-50% لكل وحدة مقابل تشغيل اللوحات الفردية.
• SMT مقابل نسبة الفتحة: يتم وضع تقنية التثبيت على السطح (SMT) بشكل آلي للغاية ويكلف جزءًا صغيرًا من عملية الإدخال عبر الفتحة (THT)، والتي تتطلب غالبًا عملاً يدويًا. يضيف كل مكون THT في تصميم SMT في الغالب تكلفة غير متناسبة. عندما تكون الموصلات عبر الفتحات مطلوبة للقوة الميكانيكية، فإن بدائل الضغط الملائمة تلغي اللحام تمامًا.
• توحيد الحجم ودقة التنبؤ: تجميع أسعار الشركات المصنعة للعقد عند استهلاك الإعداد على كمية التشغيل. قد يكلف تشغيل 500 وحدة من لوحة بسيطة مكونة من 50 مكونًا ما بين 8 إلى 12 دولارًا لكل لوحة في التجميع؛ عادةً ما تنخفض نفس اللوحة التي تحتوي على 5000 وحدة إلى 1.50-3.00 دولارًا. يعد التنبؤ الدقيق بالطلب الذي يسمح بدمج الحجم أحد أدوات خفض التكلفة الأكثر سهولة المتاحة لفرق المشتريات.

محركات التكلفة المخفية التي يجب تدقيقها في إنفاق التجميع الحالي الخاص بك

بالإضافة إلى تكلفة الوحدة الواضحة، كثيرًا ما يتم التغاضي عن العديد من البنود في فواتير التجميع أثناء مقارنة الموردين. رسوم NRE (الهندسة غير المتكررة). - التي تغطي تصنيع الاستنسل، والبرمجة، وفحص المادة الأولى - تتراوح عادةً من 150 دولارًا إلى 800 دولار لكل تصميم جديد للوحة، وغالبًا ما يتم دفنها في الأسعار المعلنة لعمليات التشغيل الصغيرة. يتم تحديد تكاليف الاستنسل (من 80 إلى 250 دولارًا للفولاذ المقاوم للصدأ المقطوع بالليزر) لكل مراجعة تصميم، مما يجعل تغييرات التصميم المتكررة باهظة الثمن بشكل غير متناسب عند الكميات المنخفضة. بالإضافة إلى ذلك، تجهيزات الفحص بالأشعة السينية والاختبار الوظيفي تحمل رسوم إعداد تتراوح بين 500 و2500 دولار أمريكي لكل نوع لوحة، ويجب تقييمها مقابل مخاطر العيوب والتعرض للضمان للمجموعات غير المختبرة، ولا يتم استبعادها ببساطة لتقليل إجمالي الفواتير.

PCB برنامج تصميم التخطيط: اختيار الأداة المناسبة لسير عملك

يعد برنامج تصميم تخطيط PCB هو الأداة الأساسية التي يتم من خلالها تحديد تكلفة التجميع وقابلية التصنيع ونتائج الأداء. لا يؤثر اختيار منصة EDA (أتمتة التصميم الإلكتروني) على إنتاجية المصمم فحسب، بل على جودة فحوصات سوق دبي المالي، ودقة بيانات المحاكاة، وسهولة التعاون مع الشركات المصنعة للعقود، وقابلية صيانة ملفات التصميم على المدى الطويل. لا توجد أداة واحدة مثالية عالميًا - يعتمد الاختيار الصحيح على مدى تعقيد التصميم وحجم الفريق والميزانية ومتطلبات التكامل.

قدرات التحقق من سوق دبي المالي: ما الذي تبحث عنه

ترتبط إمكانية التحقق من قواعد سوق دبي المالي لبرنامج تصميم تخطيط ثنائي الفينيل متعدد الكلور بشكل مباشر بإنتاجية التجميع والتكلفة. على الأقل، يجب أن تقوم الأداة بتنفيذ ما يلي: الحد الأدنى من الحلقة الحلقية وخلوص الحفر إلى النحاس (لمنع اختراق الحفر)، قواعد توسيع قناع اللحام (لمنع التجسير على الدوائر المتكاملة الدقيقة)، الخلوصات من النحاس إلى الحافة (لمنع التعرض للأثر أثناء التوجيه وإزالة الألواح)، و كشف تداخل الفناء (للإشارة إلى تعارضات موضع المكونات قبل التصنيع). تعمل الأنظمة الأساسية المتميزة مثل Altium وCadence أيضًا على دمج التحقق من الخلوص ثلاثي الأبعاد في الوقت الفعلي والتوجيه الذي يتم التحكم في المعاوقة من خلال التحقق التلقائي من صحة طبقات الطبقات - وهي إمكانات بالغة الأهمية للتصميمات عالية السرعة التي تزيد عن 1 جيجا هرتز ولكنها تحمل حملًا غير ضروري للوحات الإشارات المختلطة الأبسط.

إخراج الملف وتوافق CM

بغض النظر عن برنامج تصميم تخطيط PCB المستخدم، يجب أن تتضمن حزمة الإخراج التي يتم تسليمها إلى الشركة المصنعة للعقد ما يلي: ملفات Gerber RS-274X لجميع الطبقات النحاسية، وملفات الحفر (تنسيق Excellon)، ومخطط اللوحة (الطبقة الميكانيكية)، وقناع اللحام وطبقات الشاشة الحريرية، وBOM بتنسيق Excel أو CSV، وملف النقطه الوسطى/الاختيار والمكان (إحداثيات XY والتدوير لكل مكون). تقبل بعض CMs بشكل متزايد ملفات التصميم الأصلية ODB أو IPC-2581 بدلاً من Gerbers، مما يوفر بيانات أكثر ثراءً لمراجعة سوق دبي المالي ويقلل من مخاطر أخطاء الترجمة. يؤدي تأكيد تنسيق الإدخال المفضل لدى CM قبل الانتهاء من سلسلة الأدوات الخاصة بك إلى تجنب تأخيرات تحويل الملفات المكلفة أثناء عملية إخراج الشريط.

الشركات المصنعة لثنائي الفينيل متعدد الكلور سريعة الدوران: ماذا يعني المصطلح فعليًا

مصنعو ثنائي الفينيل متعدد الكلور سريع الدوران هم مقدمو خدمات التصنيع والتجميع الذين قاموا ببناء عملياتهم على وجه التحديد حول فترات زمنية مضغوطة - عادةً ما يقدمون تصنيع اللوحة العارية في غضون 24 إلى 72 ساعة واللوحات المجمعة في 3 إلى 7 أيام عمل، مقابل المهل الزمنية القياسية التي تبلغ 10 إلى 15 يومًا لمصنعي ثنائي الفينيل متعدد الكلور التقليديين. تأتي علاوة السرعة هذه بتكلفة: عادةً ما يكون تسعير الدوران السريع للألواح العارية 3-8× أعلى لكل وحدة من تسعير الإنتاج بالحجم، وتحمل دورات التجميع السريعة رسومًا إضافية تتراوح من 25 إلى 100٪ فوق معدلات NRE القياسية وأسعار كل وحدة.

إن الحالة التجارية لمصنعي ثنائي الفينيل متعدد الكلور سريع الدوران هي الأقوى في ثلاثة سيناريوهات: النموذج الأولي ودورات تكرار التصميم حيث تكاليف الوقت الهندسي تتجاوز بكثير أقساط التصنيع؛ طوارئ خطوط الإنتاج حيث تقوم لوحة فاشلة بإيقاف خط الإنتاج بتكاليف توقف تتجاوز آلاف الدولارات في الساعة؛ و إطلاق السوق في فترة قصيرة حيث تبرر ميزة المتحرك الأول تكلفة التعجيل. بالنسبة للإنتاج الحجمي المخطط له، نادرًا ما تكون تكلفة خدمات التشغيل السريع مبررة، ومن الأفضل استثمار العلاوة في الحفاظ على مخزون الأمان للمجموعات المعدة مسبقًا.

أفضل اللاعبين في سوق ثنائي الفينيل متعدد الكلور السريع

ينقسم سوق ثنائي الفينيل متعدد الكلور سريع التحول إلى ثلاثة مستويات بناءً على الجغرافيا ونطاق القدرات والعملاء المستهدفين:

• المنصات الإلكترونية الموجودة في الصين (JLCPCB، PCBWay، Seeed Fusion): قم بتقديم أقل الأسعار المطلقة للتحولات السريعة ذات المواصفات القياسية - لوحة مكونة من 10 قطع وطبقتين في 48 ساعة بأقل من 20 دولارًا هي المعيار القياسي. تتوفر مدة التجميع من 3 إلى 5 أيام مع مخزون المكونات الداخلي. الأنسب لعمل النماذج الأولية حيث تكون التكلفة هي القيد الأساسي ولا تكون وثائق الشهادات التنظيمية مطلوبة.
• متخصصو المنعطفات السريعة في أمريكا الشمالية (الدوائر المتقدمة، دوائر صنستون، دوائر سييرا، تقنيات TTM): نقدم تصنيع الألواح العارية على مدار 24 إلى 48 ساعة مع شهادة IPC Class 2 أو Class 3 الكاملة، والمواد المعترف بها من UL، والتعامل المتوافق مع ITAR لتطبيقات الدفاع والفضاء. تتوفر خدمات التجميع لمدة 5-7 أيام. تعد تكلفة الوحدة أعلى بكثير من المنصات الصينية، لكن مهلة الشحن وأمن IP ومتطلبات الامتثال التنظيمي تجعل المصادر المحلية إلزامية للعديد من التطبيقات.
• موفرو التحول السريع الأوروبيون (Eurocircuits، Multi-CB، Beta LAYOUT): قم بخدمة سوق الاتحاد الأوروبي بمهلة زمنية تتراوح من 1 إلى 5 أيام للتصنيع، ووثائق الجودة المتوافقة مع CE، والمعالجة المتوافقة مع RoHS. يعد التحقق من سوق دبي المالي عبر الإنترنت والاقتباس الفوري من الميزات القياسية. خيار قوي لفرق التصميم في الاتحاد الأوروبي التي تتطلب لوحات من مصادر محلية لوضع علامة CE أو وثائق الامتثال REACH.

ما الذي يجب التحقق منه قبل تقديم طلب تسليم سريع

لا يمكن الاعتماد على التزامات المهلة الزمنية السريعة إلا بقدر موثوقية إدارة قدرة الشركة المصنعة وأنظمة توفر المكونات. قبل تقديم طلب حرج للوقت، قم بتأكيد ما يلي:

• جميع المكونات هي المخزون في المنزل في CM قبل تأكيد الطلب. يؤدي مكون واحد غير متوفر في المخزون إلى انهيار جدول التحول السريع بأكمله. يوفر مديرو المنتجات ذوو السمعة الطيبة فحوصات توفر قائمة مكونات الصنف في الوقت الفعلي قبل قبول الطلبات العاجلة.
• يتم تضمين مراجعة سوق دبي المالي في المهلة المحددة، ليست إضافية. يقتبس بعض مدراء العقود مهلة التصنيع من موافقة سوق دبي المالي، وليس من تقديم الطلب - وهو تمييز يمكن أن يضيف 12 إلى 24 ساعة إلى التحول الفعلي.
• المهلة المذكورة هي عدد أيام العمل، وليس الأيام التقويمية. قد لا يتم شحن المنعطف "لمدة 5 أيام" يوم الأربعاء حتى يوم الأربعاء التالي عندما يتم استبعاد عطلات نهاية الأسبوع.
• يتم تحديد الاختبار والتفتيش. لا ينبغي للمجموعات سريعة الدوران أن تتجاوز الاختبارات الكهربائية - فتكلفة استلام اللوحة الفاشلة بعد انتظار لمدة 5 أيام تتجاوز تكلفة المسبار الطائر أو الاختبار الوظيفي بهامش كبير.

دمج الثلاثة: من التصميم إلى الإنتاج الأمثل من حيث التكلفة والسريع

تأتي أقوى النتائج في تطوير ثنائي الفينيل متعدد الكلور من التعامل مع اختيار برامج تصميم التخطيط، وتحسين تكلفة التجميع، واختيار الشركة المصنعة سريعًا كنظام متكامل بدلاً من قرارات مستقلة. الإطار العملي لتحقيق هذا التكامل:

1. حدد برنامج تخطيط مع مجموعات قواعد DFM المطابقة لـ CM المستهدف. تنشر الشركات الرائدة في مجال التصنيع السريع جداول قدرات المعالجة الخاصة بها (الحد الأدنى من الأثر/المساحة، عبر الأحجام، والأوزان النحاسية، وتفاوتات المعاوقة الخاضعة للتحكم). يؤدي تحميل هذه القواعد إلى أداة EDA الخاصة بك عند بدء المشروع إلى اكتشاف الانتهاكات أثناء التصميم بدلاً من مراجعة سوق دبي المالي بعد إرسال الملف.
2. أنشئ مكتبة مكونات مفضلة متحيزة نحو مخزون مديرك المُخزن. يقوم كل من JLCPCB (مكتبة LCSC) والعديد من CMs المحليين بنشر مخزون المكونات الخاص بهم عبر الإنترنت. يؤدي التصميم باستخدام الأجزاء المخزنة إلى التخلص من السبب الوحيد الأكثر شيوعًا لفشل جدول الدوران السريع: التأخير في شراء المكونات.
3. استخدم المنعطفات السريعة للنموذج الأولي للتحقق من صحة التصميم قبل الالتزام بالحجم. إن تكلفة تشغيل نموذج أولي سريع الدوران بقيمة 500 دولار أمريكي والتي تكتشف خطأ في التخطيط هي تكلفة صغيرة جدًا مقارنة بـ NRE والتكلفة المادية لإلغاء تشغيل إنتاج 1000 وحدة. قم ببناء دورة أو دورتين من دورات التحقق السريع في جدول التطوير كتكلفة ثابتة، وليس كمتغير للتحسين.
4. الانتقال إلى تسعير الحجم عند نقطة الانعطاف الصحيحة. تقدم معظم شركات CM فواصل أسعار ذات مغزى تبلغ 100 و500 و1000 وحدة. بمجرد التحقق من صحة التصميم وإمكانية التنبؤ بالحجم، فإن دمج 3 إلى 6 أشهر من الطلب في طلب شامل واحد مع الإصدارات المجدولة يؤدي عادةً إلى تقليل تكلفة التجميع بنسبة 40 إلى 60% مقابل أوامر التشغيل السريعة الشهرية - حتى مع مراعاة تكلفة حمل المخزون.

مزيج من ممارسات سوق دبي المالي المنضبطة في برنامج تصميم تخطيط ثنائي الفينيل متعدد الكلور ، نهج صارم ل تجميع ثنائي الفينيل متعدد الكلور فعال من حيث التكلفة من خلال قرارات التصميم والمشتريات، والفهم الواضح للتوقيت مصنعي ثنائي الفينيل متعدد الكلور سريع الدوران تقديم قيمة حقيقية مقابل إنفاق ممتاز يمكن تجنبه، ويشكل الأساس التشغيلي لتصنيع الإلكترونيات بكفاءة على أي نطاق.
