مجموعة مكونة من 6 طبقات من ثنائي الفينيل متعدد الكلور، وتصنيع سريع، وقناع اللحام، واستكشاف الأخطاء وإصلاحها

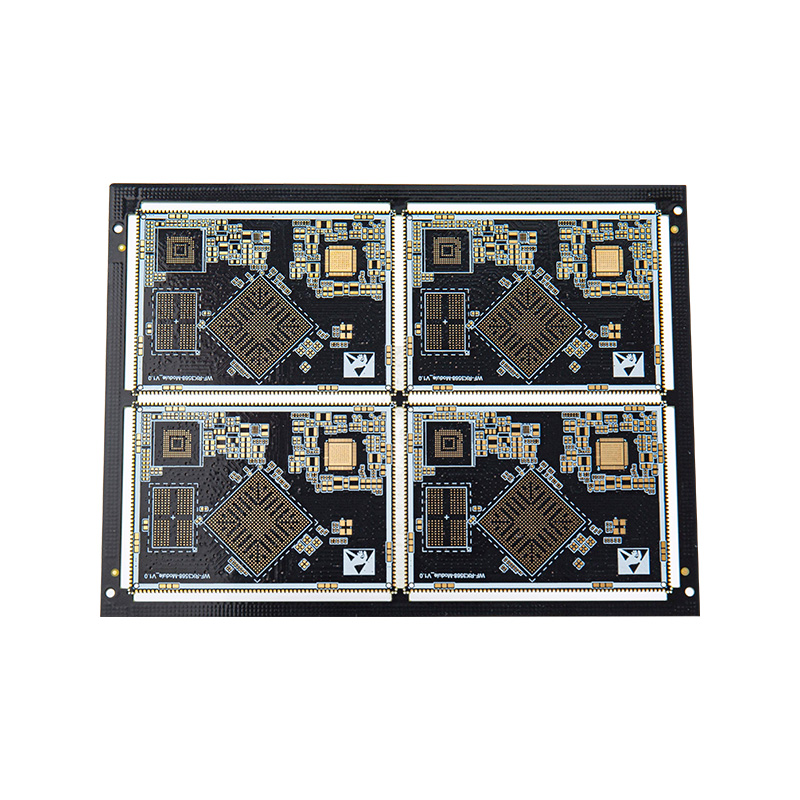

مثال عملي لتجميع ثنائي الفينيل متعدد الكلور المكون من 6 طبقات للتصميمات عالية الكثافة

مصممة بشكل جيد مثال على تجميع ثنائي الفينيل متعدد الكلور من 6 طبقات يوفر طائرتين داخليتين مخصصتين للطاقة والأرض، وأربع طبقات إشارة، وتوافق كهرومغناطيسي ممتاز. المجموعة التالية مناسبة للوحات الإشارات الرقمية والمختلطة ذات أوقات الصعود السريعة، وهي مقبولة على نطاق واسع من قبل معظم الناس بدوره سريع ثنائي الفينيل متعدد الكلور القوات المسلحة البوروندية منازل.

هذا مثال على تجميع ثنائي الفينيل متعدد الكلور من 6 طبقات يتم وضع قلب سميك بين الطبقة 2-3 والطبقة 4-5 لتحقيق سمك إجمالي يبلغ تقريبًا 62 مل (1.57 ملم) . يمنع التماثل الالتواء أثناء إعادة التدفق، ويوفر المستوى الأرضي المستمر في الطبقة الثانية مسار عودة محكمًا للإشارات الموجودة على الطبقة العليا. عند الطلب بدوره سريع ثنائي الفينيل متعدد الكلور القوات المسلحة البوروندية حدد دائمًا المعاوقة الخاضعة للرقابة على الطبقات الخارجية وتأكد من أن الشركة المصنعة يمكنها تحقيق سمك العزل الكهربائي المطلوب.

الاستفادة من التصنيع السريع لثنائي الفينيل متعدد الكلور دون التضحية بالجودة

تشغيل سريع لثنائي الفينيل متعدد الكلور تقدم الخدمات الآن نماذج أولية في 24 إلى 72 ساعة لكن الاندفاع يجب ألا يتنازل عن الأساسيات. يجب أن يقدم بائع التحول السريع الموثوق به حدًا أدنى من الحلقة الحلقية 5 مل ، عرض التتبع ومساحة 4/4 مل ، وواضحة قناع لحام على ثنائي الفينيل متعدد الكلور عملية مع دقة التسجيل ± 2 مل . قبل إطلاق ملفات Gerber، تأكد من أن التصميم الخاص بك يتبع قواعد تصميم الشركة المصنّعة وأن كل فتحة عبرها تحتوي على توسيع مناسب لقناع اللحام.

مخططة جيدا بدوره سريع ثنائي الفينيل متعدد الكلور القوات المسلحة البوروندية يتضمن الطلب أيضًا الاختبار الكهربائي. يُفتح المسبار الطائر أو مصيد الاختبار القائم على التركيبات ويغلق قبل شحن اللوحات. حتى أبسطها مثال على تجميع ثنائي الفينيل متعدد الكلور من 6 طبقات يمكن أن يعاني من عدم تركيب اللوحة بشكل صحيح؛ إن التقاط هذا في القوات المسلحة البوروندية يمنع ساعات من إعادة العمل غير المثمرة لاحقًا. عند استلام اللوحات، قم بفحصها قناع لحام على ثنائي الفينيل متعدد الكلور تحت التكبير. سوف يتسبب القناع الملطخ أو المنحرف الذي يتعدى على منصات SMD في ظهور شواهد القبور ومفاصل اللحام الضعيفة.

قناع اللحام على PCB: أكثر من مجرد طلاء أخضر

ال قناع لحام على ثنائي الفينيل متعدد الكلور عبارة عن طبقة بوليمر دائمة تعزل آثار النحاس وتمنع جسور اللحام وتحمي من الأكسدة والأضرار الميكانيكية. يبلغ سمك قناع اللحام السائل القابل للصور الذي تم تطبيقه بشكل صحيح 0.8 إلى 1.2 مل على الآثار ويحدد هندسة اللوحة الدقيقة من خلال التصوير المباشر بالليزر. بالنسبة للمكونات ذات الطبقة الدقيقة، يجب أن تكون شبكة القناع بين الفوط على الأقل 3 مل واسعة لتبقى سليمة بعد التطوير.

عند تحديد قناع لحام على ثنائي الفينيل متعدد الكلور في ملفات التصميم الخاصة بك، استخدم توسيع قناع اللحام 2 إلى 3 مل حول كل وسادة. تمثل هذه القيمة تحول التسجيل النموذجي أثناء التصنيع وتضمن عدم انسكاب القناع على سطح الوسادة. بالنسبة للوحات ذات الموثوقية العالية، حدد تعريفًا واضحًا للمنافذ المخيمة مقابل الفتحات المفتوحة في طبقة قناع اللحام. تتم تغطية المنافذ المخيمة بالكامل بواسطة القناع، بينما يتم ترك المنافذ المفتوحة مكشوفة لنقاط الاختبار أو التعبئة الاختيارية.

كيفية استكشاف أخطاء فشل ثنائي الفينيل متعدد الكلور وإصلاحها بشكل منهجي

التعلم كيفية استكشاف أخطاء ثنائي الفينيل متعدد الكلور وإصلاحها التجميعات تعني بشكل فعال اتباع تسلسل يزيل الأسباب الشائعة قبل الغوص في تحليل الإشارات المعقدة. تفترض الخطوات الموضحة أدناه أن اللوحة عبارة عن نموذج أولي تم تجميعه حديثًا، ومن المحتمل أن يتم تصنيعه باستخدام بدوره سريع ثنائي الفينيل متعدد الكلور القوات المسلحة البوروندية ، ولا يعمل كما هو متوقع.

1. إجراء فحص بصري شامل تحت مجهر ستيريو. ابحث عن جسور اللحام، أو اللحام غير الكافي، أو المكونات التي تحمل شواهد القبور، أو أي شقوق أو بثور في قناع لحام على ثنائي الفينيل متعدد الكلور التي قد تعرض النحاس.
2. قم بقياس المقاومة بين كل سكة كهرباء والأرض بمقياس متعدد. قراءة أدناه 10 أوم غالبا ما يشير إلى قصيرة. إذا كانت اللوحة تستخدم مستوى منقسمًا كما هو موضح في مثال على تجميع ثنائي الفينيل متعدد الكلور من 6 طبقات ، تحقق من كل مجال الجهد على حدة.
3. قم بتشغيل اللوحة باستخدام مصدر تيار محدود تم ضبطه على 50 مللي أمبير . إذا حدود التيار على الفور، استخدم كاميرا حرارية أو رذاذ التجميد لتحديد موقع المكون المحموم. يعد المكثف الخزفي متعدد الطبقات القصير هو السبب المتكرر.
4. أثناء تشغيل اللوحة، تحقق من أن جميع منظمات الجهد الكهربي تنتج الجهد الصحيح. يجب أن يكون التموج أقل من 2 بالمائة من قيمة العاصمة. قد يشير التموج الزائد إلى وجود مكثف فصل مفقود أو تالف.
5. قم بإدخال إشارة معروفة عند الإدخال وتتبعها عبر سلسلة الإشارة باستخدام راسم الذبذبات. قارن شكل الموجة بالقيم المتوقعة عند كل نقطة اختبار. تشير الإشارة النظيفة التي تختفي عند دبوس معين إلى وجود وصلة لحام سيئة على تلك اللوحة - غالبًا ما تكون مرئية عن طريق فحص السلك قناع لحام على ثنائي الفينيل متعدد الكلور حول الدبوس لتغير اللون.

ينشأ عدد كبير من الأخطاء في لوحة النموذج الأولي من عيوب التصنيع التي كان من الممكن تحديدها من خلال نظام أكثر صرامة بدوره سريع ثنائي الفينيل متعدد الكلور القوات المسلحة البوروندية فحص الجودة. قم دائمًا بإعادة التحقق من لوحة PCB العارية قبل التجميع عن طريق قياس استمرارية التتبع والتحقق من وجود شظايا قناع اللحام التي يمكنها سد الوسادات المجاورة. من خلال الجمع بين قوية مثال على تجميع ثنائي الفينيل متعدد الكلور من 6 طبقات وعملية تصنيع موثوقة واستكشاف الأخطاء وإصلاحها بشكل منهجي، يمكنك تقليل تكرارات النموذج الأولي والحفاظ على مشروعك في الموعد المحدد.
