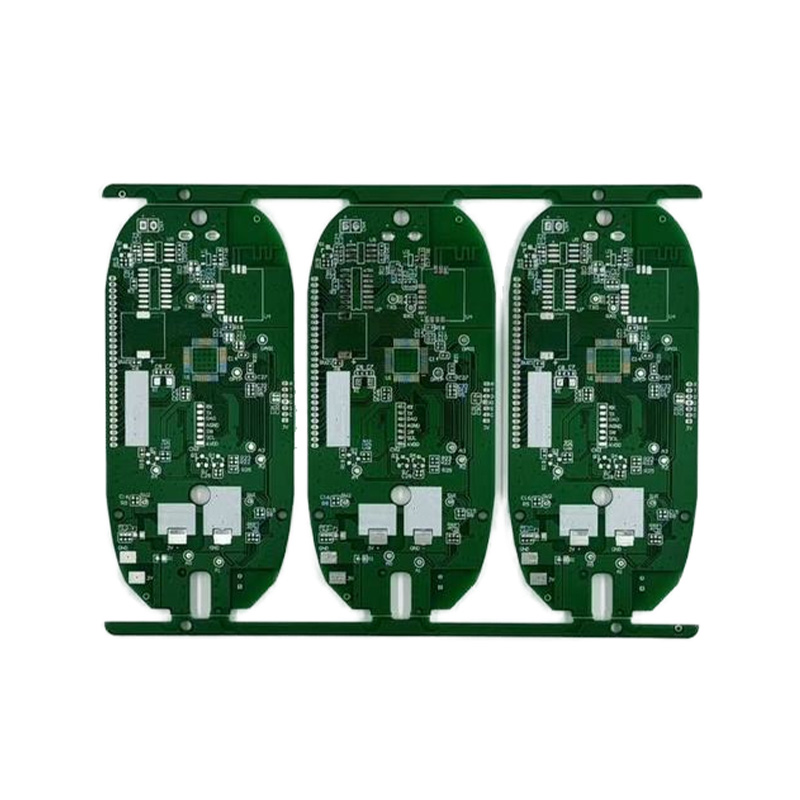

ما هو تصميم ثنائي الفينيل متعدد الكلور؟

تصميم ثنائي الفينيل متعدد الكلور هو عملية ترجمة مخطط الدائرة الإلكترونية إلى تخطيط لوحة مادية يمكن تصنيعها. يحدد المصمم مكان وجود كل مكون، وكيفية ربط آثار النحاس بينها، وعدد الطبقات التي تتطلبها اللوحة، وما هي المواد والتفاوتات التي يجب على المصنع الوفاء بها. الإخراج عبارة عن مجموعة من ملفات Gerber - التنسيق المتوافق مع معايير الصناعة الذي يحرك معدات التصنيع الآلية.

يعد ثنائي الفينيل متعدد الكلور النهائي أكثر من مجرد مخطط توصيل دائم. إنه هيكل ميكانيكي ونظام إدارة حراري وبيئة كهرومغناطيسية في وقت واحد. تعمل مسارات اللوحة المصممة جيدًا على إرسال الإشارات بشكل نظيف، وتبديد الحرارة بكفاءة، وتجتاز اختبارات EMC. قد يعمل الجهاز ذو التصميم السيئ على مقاعد البدلاء ولكنه يفشل في الميدان بسبب الضوضاء أو الحديث المتبادل أو مشكلات سلامة الطاقة التي تظهر فقط في ظل ظروف التشغيل الحقيقية.

أساسيات PCB التصميم الذي يجب أن يعرفه كل مهندس

قبل فتح أي أداة EDA، يجب أن يكون المصمم مرتاحًا لمجموعة من المفاهيم الأساسية التي تحكم كل قرار يتم اتخاذه أثناء التخطيط.

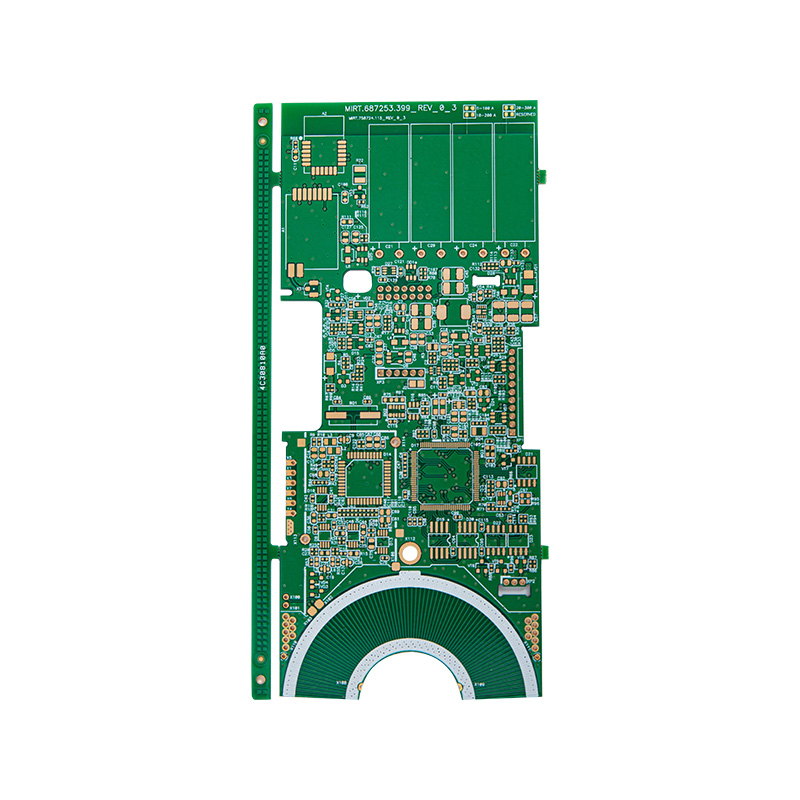

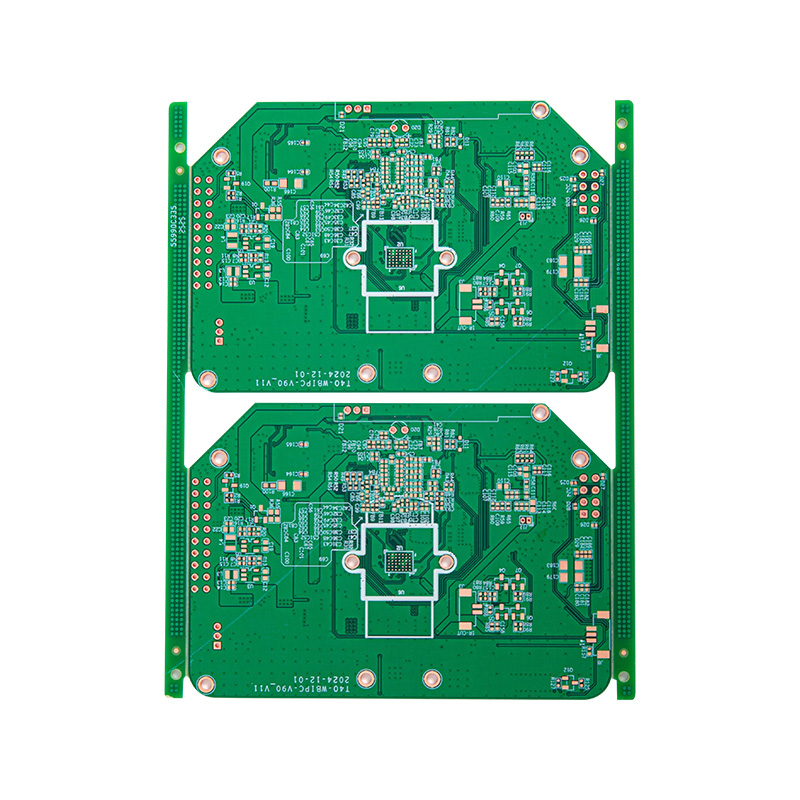

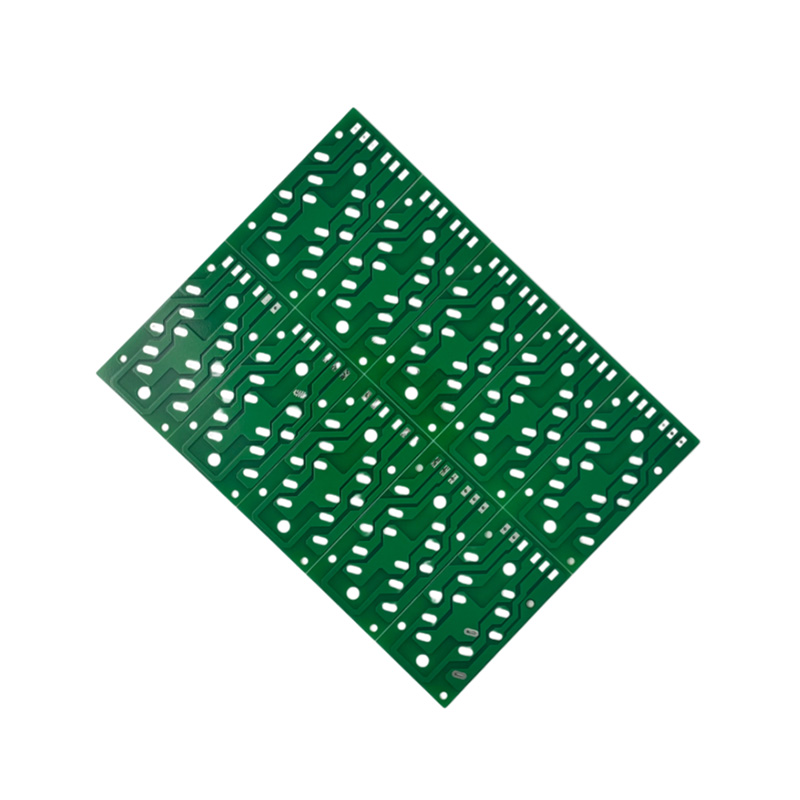

الطبقات والمكدس

تتكون مركبات ثنائي الفينيل متعدد الكلور من طبقات نحاسية وعازلة (عازلة) متناوبة مغلفة معًا. تصميمات بسيطة تستخدم طبقتين؛ تستخدم اللوحات ذات كثافة المكونات الأعلى أو متطلبات سلامة الإشارة الأكثر صرامة 4 أو 6 أو 8 أو أكثر. تؤدي كل طبقة دورًا — توجيه الإشارة، أو المرجع الأرضي، أو توزيع الطاقة — ويسمى ترتيب هذه الطبقات بالمكدس.

المعاوقة وسلامة الإشارة

عند الترددات العالية، يعمل أثر النحاس كخط نقل. لها مقاومة مميزة - يتم تحديده من خلال عرض التتبع، وسمك النحاس، وثابت العزل الكهربائي، والمسافة إلى أقرب مستوى مرجعي - ويجب أن يتطابق مع المصدر ومعاوقة الحمل لمنع الانعكاسات. تستهدف معظم الواجهات الرقمية 50 أوم أحادية النهاية أو 100 أوم تفاضلية. يؤدي الانحراف عن هذه القيم إلى تدهور الإشارة الذي يتفاقم مع التردد.

عودة التيارات والطائرات المرجعية

كل تيار إشارة له مسار العودة. في الترددات العالية، ينتقل هذا التيار المرتد مباشرةً أسفل أثر الإشارة على أقرب مستوى مرجعي، وليس عبر أقصر مسار للتيار المستمر. مقاطعة مسار العودة هذا ، على سبيل المثال، عن طريق توجيه التتبع عبر مستوى منقسم أو فتحة، يجبر تيار العودة على الانعطاف وإنشاء هوائي حلقي يشع EMI. يعد الحفاظ على استمرارية المستويات المرجعية تحت التوجيه عالي السرعة أحد قرارات التخطيط الأكثر تأثيرًا التي يتخذها المصمم.

خطوات تصميم لوحة PCB

تتبع عملية تصميم ثنائي الفينيل متعدد الكلور تسلسلًا ثابتًا بغض النظر عن مدى تعقيد اللوحة. يؤدي تخطي الخطوات - وخاصة مراجعات التصميم المبكرة - إلى فترات راحة مكلفة.

  1. التقاط تخطيطي : تحديد جميع المكونات ووصلات الشبكة والقواعد الكهربائية في أداة EDA. قم بتعيين آثار أقدام لكل رمز مكون.
  2. متطلبات التصميم والقيود : أبعاد لوحة المستندات، وعدد الطبقات، والحد الأدنى لقواعد التتبع/المساحة، وأهداف المعاوقة، والمتطلبات الحرارية، والمعايير التنظيمية (IPC-2221، IPC-2152، وما إلى ذلك).
  3. تعريف المكدس : اختر عدد الطبقات والمواد وسمك العزل الكهربائي ووزن النحاس. تأكد من أهداف المعاوقة مع الشركة المصنّعة قبل بدء التوجيه.
  4. وضع المكونات : ضع المكونات لتقليل أطوال التتبع للشبكات الحرجة، والدوائر ذات الصلة بالمجموعة، واحترام المناطق الحرارية، وتلبية القيود الميكانيكية. يؤدي التنسيب إلى 80% من جودة التوجيه.
  5. توجيه الطاقة والأرض : توجيه قضبان الطاقة وإنشاء الطائرات الأرضية قبل توجيه الإشارة. يجب أن تكون مكثفات الفصل قريبة قدر الإمكان من أطراف طاقة IC.
  6. توجيه الإشارة : قم بتوجيه الإشارات عالية السرعة والحساسة أولاً، مع الحفاظ على المعاوقة، والتقليل من خلال التحولات، والحفاظ على الأزواج التفاضلية مقترنة ومتطابقة الطول.
  7. التحقق من قاعدة التصميم (جمهورية الكونغو الديمقراطية) : إجراء عمليات فحص آلية لانتهاكات التخليص، والشبكات غير المتصلة، وحجم الحلقة الحلقية، وقيود التصنيع.

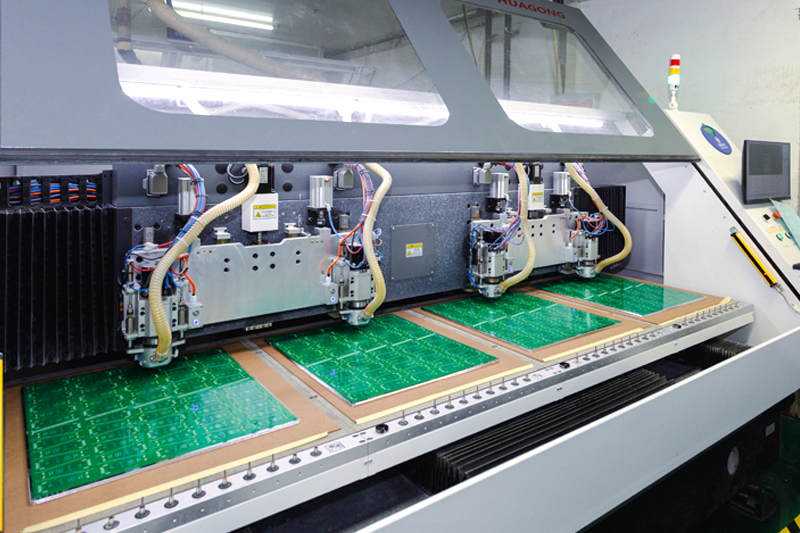

  8. مراجعة جيل جربر وتصنيعه : تصدير ملفات التصنيع ومراجعتها في عارض جربر قبل التقديم. تأكيد المكدس، وملفات الحفر، والشاشة الحريرية مع الشركة المصنعة.

مثال على تجميع ثنائي الفينيل متعدد الكلور ذو 6 طبقات

يعد التجميع المكون من 6 طبقات هو الترقية الأكثر عملية من لوحة مكونة من 4 طبقات عندما يتضمن التصميم واجهات عالية السرعة، أو توجيه BGA كثيف، أو متطلبات EMI صارمة. تسمح الطبقات الإضافية للمستويات المرجعية المخصصة بوضع طبقات الإشارة الداخلية بين قوسين، مما يؤدي إلى إنشاء بيئة مخططة يمكن التحكم فيها تقلل من الإشعاع والتداخل.

ترتيب قياسي مكون من 6 طبقات للوحة FR-4 مقاس 1.6 مم:

طبقة وظيفة الاستخدام النموذجي
L1 (أعلى) إشارة وضع المكونات, microstrip routing
L2 الطائرة الأرضية المرجع الأساسي للL1 وL3
L3 إشارة خط شريطي عالي السرعة: DDR، USB، PCIe، ساعات
L4 طائرة الطاقة توزيع الطاقة الرئيسية
L5 إشارة إشارات التحكم والحافلات والشبكات ذات الأولوية المنخفضة
L6 (أسفل) إشارة المكونات الثانوية والموصلات
مجموعة PCB قياسية مكونة من 6 طبقات مع أرضية على L2 وطاقة على L4. تأكد من سمك العزل الكهربائي وأهداف المعاوقة مع الشركة المصنّعة قبل الانتهاء من عرض التتبع.

مع وجود L2 كأرض وL4 كطاقة، تقع الطبقة 3 في تكوين شريطي حقيقي - محصور بين مستويين مرجعيين - مما يجعلها المكان المناسب للإشارات الأكثر حساسية للضوضاء. يحافظ التقوية الرفيعة بين L1 وL2 (عادةً 3–4 مل) على عرض أثر يبلغ 50 أوم يمكن تحقيقه عند حوالي 4–5 مل، وهو متوافق مع عمليات التصنيع القياسية.

كيفية استكشاف أخطاء ثنائي الفينيل متعدد الكلور وإصلاحها

حتى اللوحات المصممة جيدًا تأتي أحيانًا من التصنيع مع وجود عيوب، أو تفشل بعد التجميع. تعمل عملية استكشاف الأخطاء وإصلاحها المنظمة - بدلاً من التبديل العشوائي للمكونات - على اكتشاف الأخطاء بشكل أسرع وتجنب الأضرار الجانبية.

الخطوة 1: الفحص البصري قبل التشغيل

تحت التكبير، افحص اللوحة بحثًا عن جسور اللحام على الدوائر المتكاملة ذات الطبقة الدقيقة، والمفاصل الباردة (الباهتة والمحببة بدلاً من الناعمة واللامعة)، والمكونات المفقودة أو المعكوسة، وأي أثر تلف واضح. تظهر نسبة كبيرة من عيوب التجميع قبل الحاجة إلى أي أداة.

الخطوة 2: التحقق من السكك الحديدية الكهربائية

قبل تطبيق الطاقة الكاملة، قم بقياس المقاومة من كل سكة طاقة إلى الأرض باستخدام مقياس متعدد. تشير القراءة المنخفضة أو القريبة من الصفر إلى قصر - الأسباب الشائعة تشمل جسور اللحام أو المكثفات التالفة أو مكون مستقطب معكوس. بمجرد الانتهاء من ذلك، قم بتطبيق الطاقة من خلال مجموعة إمداد مقاعد البدلاء المحدودة الحالية أعلى بقليل من الاستهلاك المتوقع. انهيار السكك الحديدية تحت الحمل يشير إلى منظم مثقل أو مكون تيار قصير.

الخطوة 3: التشخيص على مستوى الإشارة

بعد التأكد من أن القضبان جيدة، استخدم راسم الذبذبات للتحقق من إشارات الساعة وإعادة ضبط الخطوط ونشاط ناقل الاتصالات. تشير الساعات المفقودة أو خطوط إعادة التعيين العالقة أو أشكال موجية SPI/I2C/UART المشوهة إلى منطقة معينة من الفشل. يعد المحلل المنطقي أكثر كفاءة من راسم الذبذبات لالتقاط سلوك الناقل الرقمي متعدد الإشارات بمرور الوقت.

الخطوة 4: اختبار مستوى المكونات

إذا أدى تتبع الإشارة إلى عزل مكون مشتبه به، فيمكن لقياسات المقاومة داخل الدائرة (مع إيقاف التشغيل) تأكيد الوصلات المفتوحة أو القصيرة على المنفعلين. بالنسبة للدوائر المرحلية، فإن مقارنة جهد الدبوس مع جدول ظروف تشغيل ورقة البيانات يؤدي بسرعة إلى تضييق ما إذا كان الجهاز يتلقى إشارات الإمداد والمرجع والتمكين الصحيحة. عندما يتم التأكد من وجود خلل في أحد المكونات، واستبدله بالجزء المعلوم قبل استخلاص النتائج، فإن الاستبدال بجزء آخر من نفس الدفعة التي يحتمل أن تكون معيبة لا يحل شيئًا.
