كيفية تصميم وإصلاح لوحة PCB: دليل كامل للمبتدئين

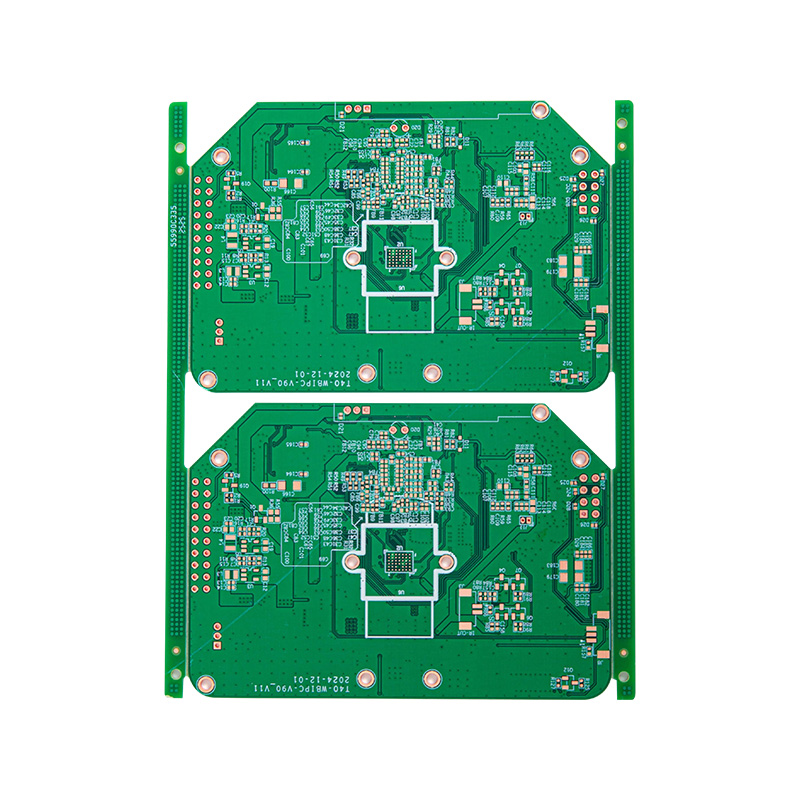

ما هو ثنائي الفينيل متعدد الكلور ولماذا يهم التصميم

تعد لوحة الدوائر المطبوعة (PCB) الأساس المادي لكل الأجهزة الإلكترونية تقريبًا - بدءًا من الهواتف الذكية وحتى وحدات التحكم الصناعية. إنه يدعم المكونات ميكانيكيًا ويربطها كهربائيًا باستخدام مسارات نحاسية موصلة محفورة على ركيزة غير موصلة، والأكثر شيوعًا هي الألياف الزجاجية FR4. الحصول على التصميم الصحيح من البداية لا يحدد فقط ما إذا كانت الدائرة تعمل أم لا، ولكن ما إذا كانت قابلة للتصنيع وموثوقة وفعالة من حيث التكلفة على نطاق واسع.

يختلف تصميم ثنائي الفينيل متعدد الكلور عن التصميم التخطيطي. يحدد التخطيطي الاتصالات المنطقية بين المكونات؛ يقوم تخطيط ثنائي الفينيل متعدد الكلور بترجمة هذه الاتصالات إلى هندسة مادية - تتبع العروض، ومكدسات الطبقات، ووضع المكونات، وثقوب الحفر. يمكن أن تتسبب الأخطاء في مرحلة التخطيط في حدوث مشكلات في سلامة الإشارة، أو التداخل الكهرومغناطيسي المفرط (EMI)، أو الأعطال الحرارية، أو القصور التام الذي لا يمكن للتخطيطي المثالي التنبؤ به أبدًا.

كيفية تصميم ثنائي الفينيل متعدد الكلور: العملية خطوة بخطوة

يتبع سير عمل تصميم ثنائي الفينيل متعدد الكلور تسلسلًا ثابتًا بغض النظر عن البرنامج المستخدم. إن فهم كل مرحلة يمنع إعادة العمل ويقلل من عيوب التصنيع.

الخطوة 1 – ارسم المخطط

قبل وضع مكون واحد على لوحة PCB، يجب أن يكون المخطط كاملاً وخاليًا من الأخطاء. استخدم برنامج EDA (أتمتة التصميم الإلكتروني) مثل KiCad (مجاني)، أو Altium Designer، أو Eagle، أو EasyEDA لرسم جميع المكونات، وتعيين تسميات مرجعية، وتشغيل فحص القواعد الكهربائية (ERC). سيتم نشر أي تحذير ERC لم يتم حله في هذه المرحلة في التخطيط.

الخطوة 2 - تحديد مخطط اللوحة وتكديس الطبقات

اضبط أبعاد اللوحة في محرر PCB. بالنسبة للمبتدئين، فإن اللوحة المكونة من طبقتين (النحاس العلوي والسفلي النحاسي) كافية لمعظم الهوايات والمشاريع التجارية منخفضة التردد. قد تتطلب التصميمات الرقمية أو RF عالية السرعة 4 طبقات أو أكثر لتوفير مستويات أرضية وطاقة مخصصة تتحكم في المعاوقة. حدد المادة، وسمك اللوحة النهائية (عادةً 1.6 مم)، ووزن النحاس (عادةً 1 أونصة/قدم²).

الخطوة 3 - ضع المكونات بشكل استراتيجي

قم باستيراد قائمة netlist من المخطط وابدأ في وضع المكونات. اتبع مبادئ التنسيب هذه:

  • ضع الموصلات وفتحات التثبيت أولاً لتثبيت القيود الميكانيكية للوحة.
  • قم بتجميع المكونات حسب الوظيفة — حافظ على فصل أقسام تنظيم الطاقة والأقسام التناظرية والرقمية فعليًا لتقليل اقتران الضوضاء.
  • ضع مكثفات الفصل في أقرب مكان ممكن من أطراف طاقة IC - من الناحية المثالية في حدود 0.5 مم.
  • مكونات التوجيه لتقليل معابر التتبع، مما يقلل من عدد فيا المطلوبة.

الخطوة 4 - آثار الطريق

يقوم التوجيه بتحويل عش الفئران (الوصلات غير الموجهة الموضحة كخطوط مستقيمة) إلى آثار نحاسية فعلية. القواعد الأساسية التي يجب اتباعها:

  • عرض التتبع يجب أن يكون الحجم للتيار الذي يحمله. يتعامل التتبع مقاس 0.25 مم مع 0.5 أمبير تقريبًا في الظروف النموذجية؛ يمكن لتتبع 1 مم التعامل مع 2 أ تقريبًا. استخدم حاسبة عرض التتبع عبر الإنترنت للحصول على الدقة.
  • آثار السلطة والأرض يجب أن تكون أوسع من آثار الإشارة - 0.5-1 مم كحد أدنى للوحات منخفضة الطاقة.
  • تجنب زوايا 90 درجة في الآثار؛ استخدم زوايا أو منحنيات تبلغ 45 درجة لمنع مصائد الحمض أثناء النقش ولتقليل انقطاعات المعاوقة عند الترددات العالية.
  • استخدم صب النحاس (ملء الأرض) على مناطق اللوحة غير المستخدمة لإنشاء مستوى مرجعي للأرض الصلبة.

الخطوة 5 - تشغيل فحص قواعد التصميم (DRC) وإنشاء Gerbers

قم بتشغيل أداة DRC لرصد الحد الأدنى من انتهاكات التخليص، أو الشبكات غير المتصلة، أو تداخلات الشاشة الحريرية. بمجرد مرور اللوحة، قم بتصدير ملفات جربر (واحد لكل طبقة) وملف الحفر. هذه الملفات هي ما يستخدمه مصنعو ثنائي الفينيل متعدد الكلور لتصنيع اللوحة الخاصة بك. تقبل معظم الشركات المصنعة — JLCPCB، وPCBWay، وOSH Park — تنسيق Gerber RS-274X القياسي.

كيفية إنشاء لوحة PCB: خيارات التصنيع

بمجرد أن تصبح ملفات التصميم جاهزة، هناك طريقان عمليان للوحة الفعلية: التصنيع الاحترافي أو النقش بنفسك.

الطريقة الحد الأدنى لعرض التتبع التحول أفضل ل
القوات المسلحة البوروندية المهنية (على سبيل المثال، JLCPCB) 0.1 ملم (4 مل) 2-7 أيام جميع المشاريع، بأعلى جودة
النقش على نقل الحبر DIY 0.5-1 ملم 1-2 ساعات النماذج الأولية، لوحات طبقة واحدة
الطحن باستخدام الحاسب الآلي (جهاز التوجيه ثنائي الفينيل متعدد الكلور) 0.3-0.5 ملم 30-90 دقيقة التكرار السريع في المنزل
مقارنة طرق تصنيع ثنائي الفينيل متعدد الكلور حسب القدرة ووقت التنفيذ.

بالنسبة للمبتدئين، يوصى بشدة بالطلب من أحد مُصنعي PCB المحترفين. عادةً ما تكلف خمس ألواح مكونة من طبقتين مقاس 100 × 100 مم أقل من 5 دولارات أمريكية من خدمات الميزانية، مع عدم وجود حد أدنى لكمية الطلب. من المستحيل تكرار ميزة الجودة - قناع اللحام، أو الشاشة الحريرية، أو تشطيب HASL أو ENIG - باستخدام طرق DIY عند نقطة السعر هذه.

كيفية إصلاح لوحة PCB: تشخيص الأخطاء الشائعة وإصلاحها

إصلاح ثنائي الفينيل متعدد الكلور هو عملية منهجية لعزل الأخطاء قبل التدخل المادي. تؤدي محاولة استبدال المكونات دون تحديد السبب الجذري أولاً إلى إهدار الأجزاء والمخاطرة بمزيد من الضرر.

الفحص البصري أولا

تحت التكبير (10× العدسة أو المجهر الرقمي)، ابحث عن: المكونات المحترقة (تغير اللون، والأغلفة المتشققة)، مفاصل اللحام البارد (شرائح مملة، محببة، أو متشققة)، جسور اللحام (شورت غير مقصود بين الفوط المجاورة)، و منصات مرفوعة (وسادة نحاسية مفصولة من الركيزة). تظهر العديد من الأخطاء قبل إجراء أي اختبار كهربائي.

عزل الأعطال الكهربائية

استخدم مقياسًا رقميًا متعددًا (DMM) في وضع الاستمرارية للتحقق من الدوائر القصيرة المشتبه بها بين الطاقة والأرض. في وضع المقاومة، قارن القراءات بالمخطط. يعد مقياس ESR الموجود داخل الدائرة لا يقدر بثمن لاختبار المكثفات الإلكتروليتية دون إزالة اللحام - عادةً ما يفشل المكثف الذي يحتوي على ESR أعلى من 1-5 أوم (اعتمادًا على التصنيف) وسيتسبب في عدم استقرار مصدر الطاقة أو أعطال مرتبطة بالتموج.

الإصلاحات والتقنيات الشائعة

  • إعادة لحام المفصل البارد: استخدم تدفقًا جديدًا، ثم المس طرف مكواة اللحام بالمفصل لمدة 2-3 ثوانٍ، ثم أضف كمية صغيرة من 63/37 من الرصاص القصدير أو اللحام الخالي من الرصاص SAC305. يجب أن تكون الشرائح ناعمة ولامعة.
  • إزالة جسر لحام: قم بتطبيق التمويه، ثم اسحب طرفًا حديديًا نظيفًا عبر الجسر. إذا استمرت المشكلة، استخدم جديلة إزالة اللحام النحاسية (الفتيل) المضغوطة بقوة على الجسر مع وضع الطرف الحديدي في الأعلى.
  • إصلاح الأثر المكسور: قم بكشط قناع اللحام بمقدار 5-10 مم على جانبي الكسر، وقم بقصدير النحاس المكشوف، وقم بسد الفجوة بطول 30 سلكًا أو سلك لحام AWG. قم بتأمينه باستخدام نقطة من طلاء إصلاح PCB المعالج بالأشعة فوق البنفسجية.
  • استبدال مكون تالف من خلال الثقب: استخدم مضخة إزالة اللحام أو الفتيل لإزالة اللحام القديم، وارفع المكون، ونظف الفتحات باستخدام لقمة ثقب مقاس 0.8 مم في حالة انسدادها، وأدخل البديل، واللحام من الجانب الآخر.
  • استبدال مكونات SMD: بالنسبة للسلبيات الصغيرة (0402، 0603)، استخدم ملاقط ذات أطراف دقيقة ومكواة لحام ذات طرف إزميل 1-2 مم. بالنسبة للدوائر المتكاملة التي تحتوي على العديد من المسامير، تكون إعادة العمل بالهواء الساخن أسرع - قم بتطبيق التدفق، واضبط محطة إعادة العمل على 320-360 درجة مئوية (اضبطها لتكون خالية من الرصاص)، وحرك الفوهة بنمط دائري حتى يرتفع الجزء بحرية.

التحقق بعد الإصلاح

بعد أي إصلاح، قم بتنظيف اللوحة باستخدام كحول الأيزوبروبيل (IPA 99%) وفرشاة آمنة للتفريغ الإلكتروستاتيكي لإزالة بقايا التدفق، والتي يمكن أن تسبب تآكلًا طفيفًا بمرور الوقت ويمكن أن تسبب تيارات تسرب في الدوائر ذات المعاوقة العالية. أعد اختبار الاستمرارية في العقد التي تم إصلاحها قبل تطبيق الطاقة. بالنسبة للوحات التي تعرضت لعطل في الطاقة، استخدم مصدر طاقة منضدي مع حد تيار قابل للتعديل - اضبط الحد على 10-20% من تيار التشغيل العادي وارفع الجهد ببطء أثناء مراقبة سحب التيار غير المتوقع.

نصائح لتصميم ثنائي الفينيل متعدد الكلور للمبتدئين: الأخطاء التي يجب تجنبها

تنبع معظم حالات فشل ثنائي الفينيل متعدد الكلور للمبتدئين من مجموعة صغيرة من الأخطاء المتكررة. إن الوعي بهذه الأنماط يقلل بشكل كبير من معدلات نجاح الجولة الأولى:

  1. البصمة الخاطئة: تحقق دائمًا من آثار المكونات مقابل أبعاد ورقة البيانات الفعلية قبل الطلب. لن تقبل بصمة المكثف 0805 حزمة 1206. قم بالتحقق من أبعاد نمط الأرض - حجم اللوحة، والميل، والفناء - مقابل نمط الأرض الموصى به من قبل الشركة المصنعة، وليس فقط أبعاد الجسم المكون.
  2. تجاهل التخفيف الحراري: إن صب النحاس الكبير المتصل مباشرة بمنصات المكونات عبر الفتحة يجعل عملية اللحام صعبة للغاية. استخدم مكبرات تخفيف الحرارة (عادةً 4 وصلات، بعرض 0.3-0.5 مم) بين اللوحة والصب للسماح لللوحة بالوصول إلى درجة حرارة اللحام بسرعة.
  3. عدم كفاية الخلوص حول فتحات التثبيت: اترك مساحة لا تقل عن 3 مم حول فتحات التثبيت في حالة استخدام موانع معدنية، لمنع البراغي من تقصير الآثار أو الفتحات المكشوفة.
  4. لا يوجد نقاط اختبار: أضف منصات اختبار نحاسية مكشوفة إلى العقد الرئيسية - قضبان الطاقة، والأرض، والإشارات الحرجة - قبل إرسالها إلى القوات المسلحة البوروندية. فهي لا تكلف شيئًا في التصنيع وتوفر ساعات أثناء تصحيح الأخطاء.
  5. تخطي قائمة مراجعة المراجعة: قبل إنشاء Gerbers، قم بالمرور عبر قائمة مرجعية قياسية: تم وضع جميع المكونات، وتوجيه جميع الشبكات، وتنظيف DRC، وإغلاق مخطط اللوحة، وتضمين ملف الحفر، وتصحيح تعيينات الطبقة. مراجعة لمدة 10 دقائق تمنع دورة إعادة الدوران لمدة أسبوعين.

معيار عملي واحد: يستهدف مصممو PCB المحترفون معدل نجاح في الدورة الأولى يزيد عن 90%. عادةً ما يحقق المبتدئون ما بين 50 إلى 60% في المحاولة الأولى - ليس بسبب الأخطاء المعقدة، ولكن بسبب البصمة التي يمكن تجنبها وأخطاء التصفية التي يمكن أن تكتشفها عملية المراجعة المنظمة.
